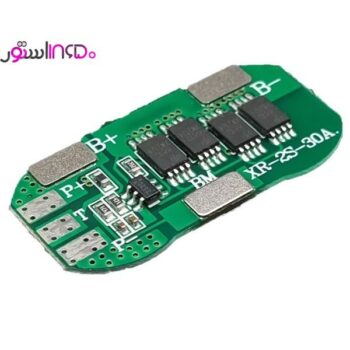

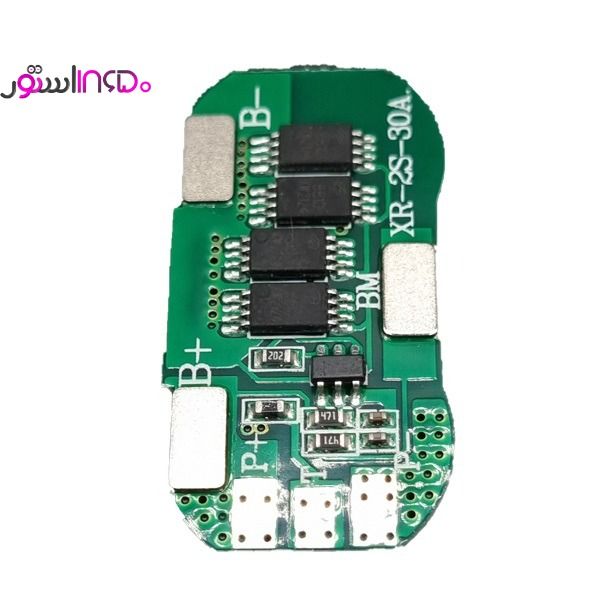

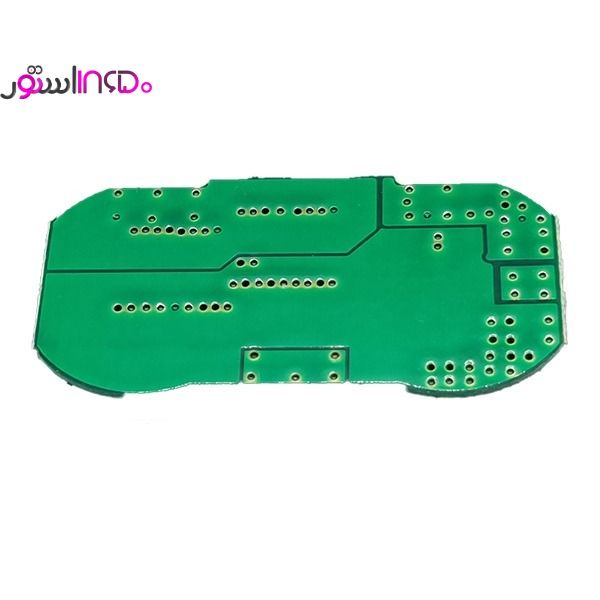

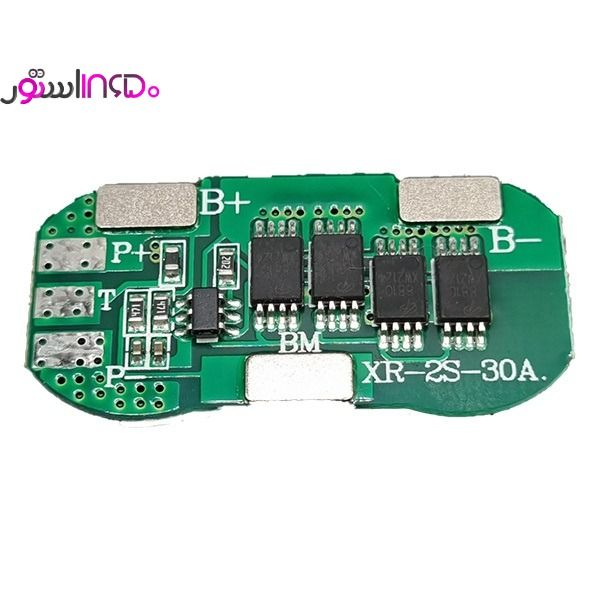

ماژول شارژ باتری لیتیوم-یون 2 سل 8 آمپر – 8.4 ولت مدل XR-2S-30A

این مدار محافظت از شارژ می تواند پک های باتری لیتیوم یون با ولتاژ خروجی 8.4 تا 6 ولت (در حالت شارژ کامل باتری ها تا اتمام شارژ باتری ها) با تکنولوژی های محافظت از اضافه شارژ باتری ها، محافظت از خالی شدن بیش از حد باتری ها و اتصال کوتاه استفاده شود.

مشخصات فنی:

XR-2S-30A 2S 7.4V 8A lithium ion BMS PCM 18650 BAT

Voltage:

Charging voltage: DC8.4V  CC/CV

BAT:18650

Balance voltage for single cell

Current:

Balance current for single cell

Current consumption: Max 20μA

current:8A

Maximal continuous charging current:4A

Maximal continuous Discharging current:4A

Over charge Protection:

Over charge detection voltage for single cell:4.25V±0.025V

Over charge detection delay time:0.5S—1.5S

Over charge release voltage for single cell:4.05±0.05

Over discharge protection:

Over discharge detection voltage for single 18650 cell:2.80V±0.08V

Over discharge detection delay time:50mS—150mS

Over discharge release voltage for single cell:3.0±0.1V

Over current protection For 18650:

Over current detection voltage:200±15mv

Over current detection current:8±1A

Detection delay time:5mS—15mS

Release condition: Cut load

Short protection:

Detection condition: Exterior short circuit

Detection delay time:200-500us

Release condition: Cut load

Resistance:

Protection  circuitry(MOSFET):≤50mΩ

Temperature:

Operating Temperature Range:-40~+85℃

Storage Temperature Range:-40~+125℃
