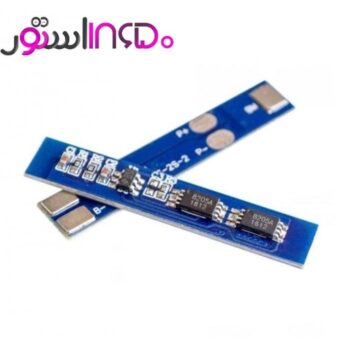

ناموجودماژول شارژ باتری لیتیوم-یون 2 سل 5 آمپر – 8.4 ولت مدل FDC-2S-2

این مدار محافظت از شارژ می تواند پک های باتری لیتیوم یون با ولتاژ خروجی 8.4 تا 6 ولت (در حالت شارژ کامل باتری ها تا اتمام شارژ باتری ها) با تکنولوژی های محافظت از اضافه شارژ باتری ها، محافظت از خالی شدن بیش از حد باتری ها و اتصال کوتاه استفاده شود.

مشخصات فنی:

8.4V 2 string 7.4V Lithium Battery Stack Protection Board overcharge Over-discharge protection Maximum 5A working current 7A current-limiting
2 series 18650 battery 8.4V 7.4V
Lithium battery protection board
Comes with: overcharge, over-discharge, over current, short circuit protection
18650 Lithium-ion battery stack essential!
Model: HX-2S-02
Over voltage range: 4.25-4.35v±0.05v
Size: 36*6*1.0mm
Over discharge voltage range: 2.3-3.0v±0.05v
Maximum operating current: 3A
Operating temperature: -40°C~+50°C
Maximum instantaneous current: 5A
Storage condition:-40°C~80°C
Quiescent current: less than 3uA
Effective life: more than 50000 hours
Resistance: less than 45m ohm
Short circuit protection: Can protect, need to charge recovery

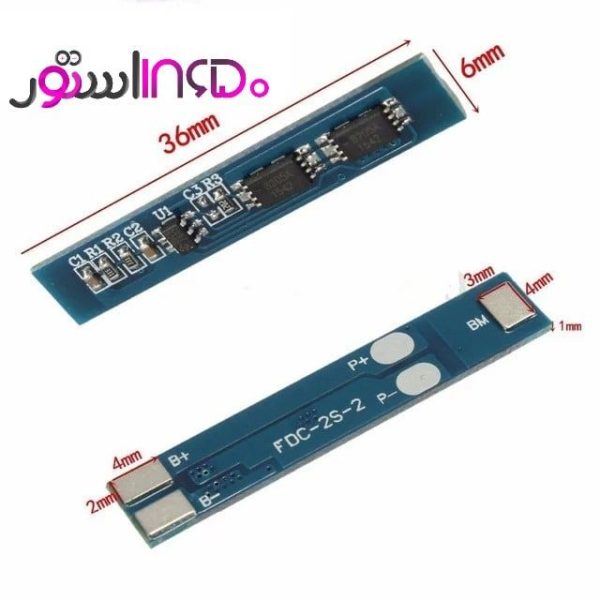

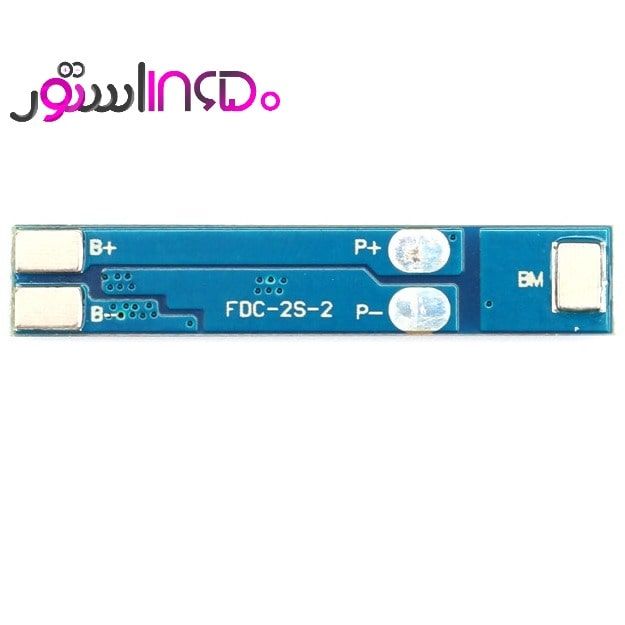

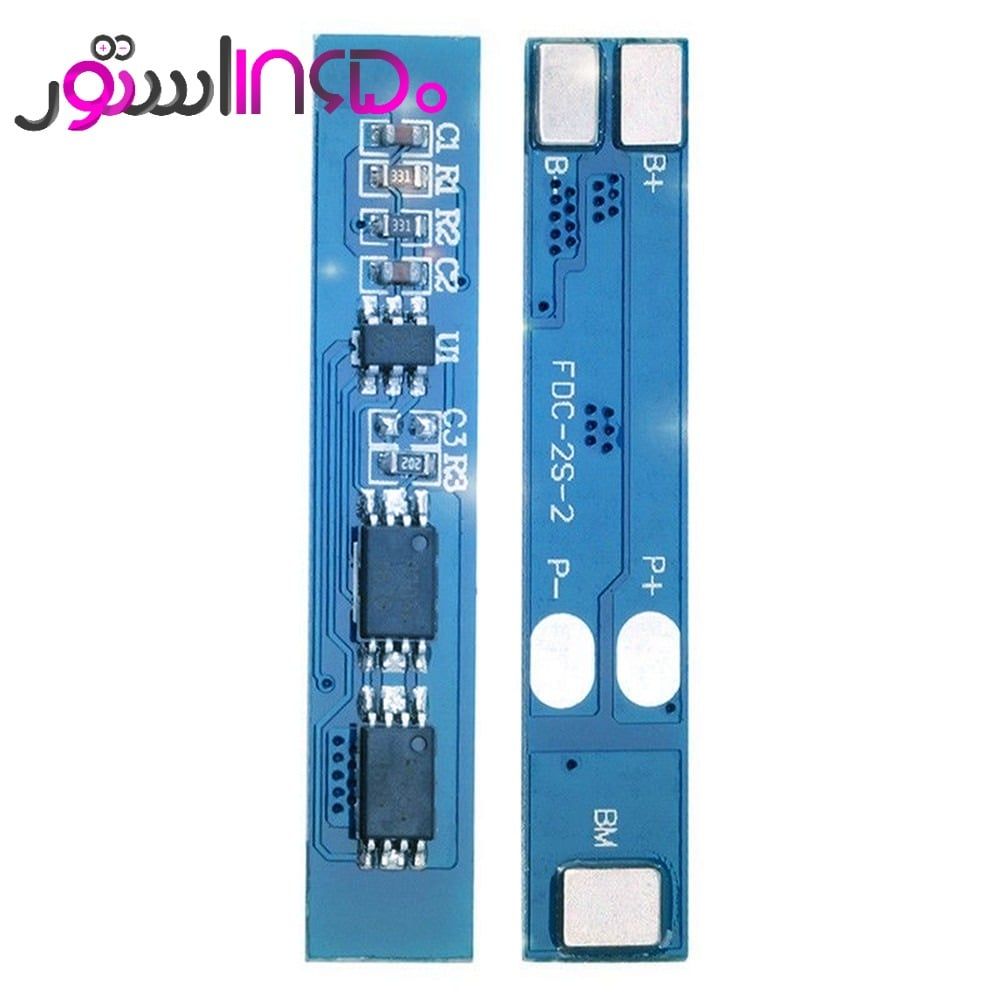

The protection board size and device description;
The protection board size is38*8*2.5mm

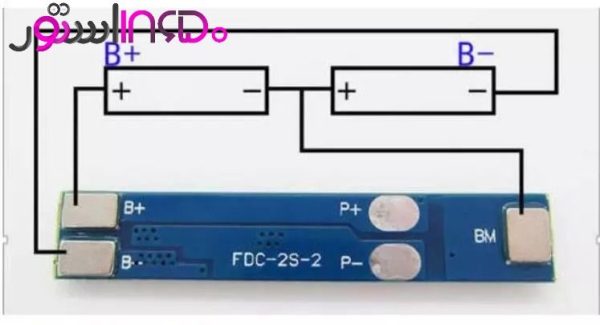

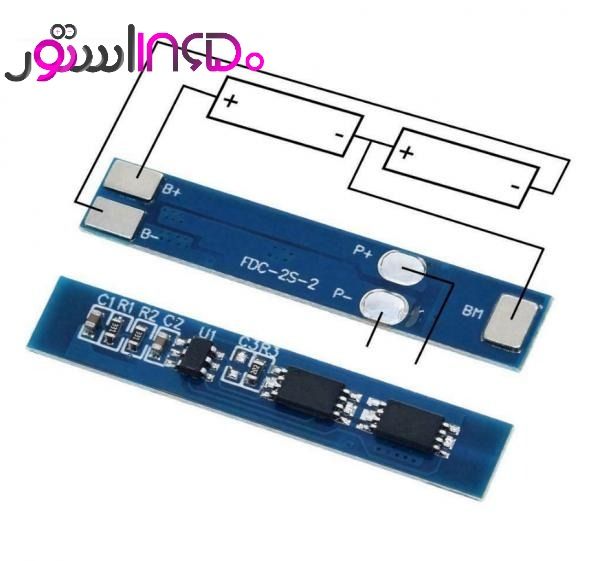

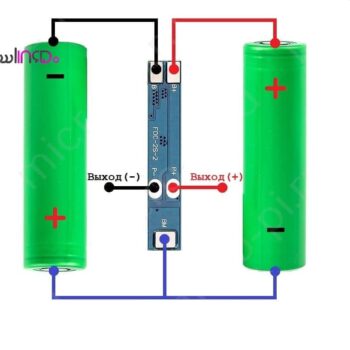

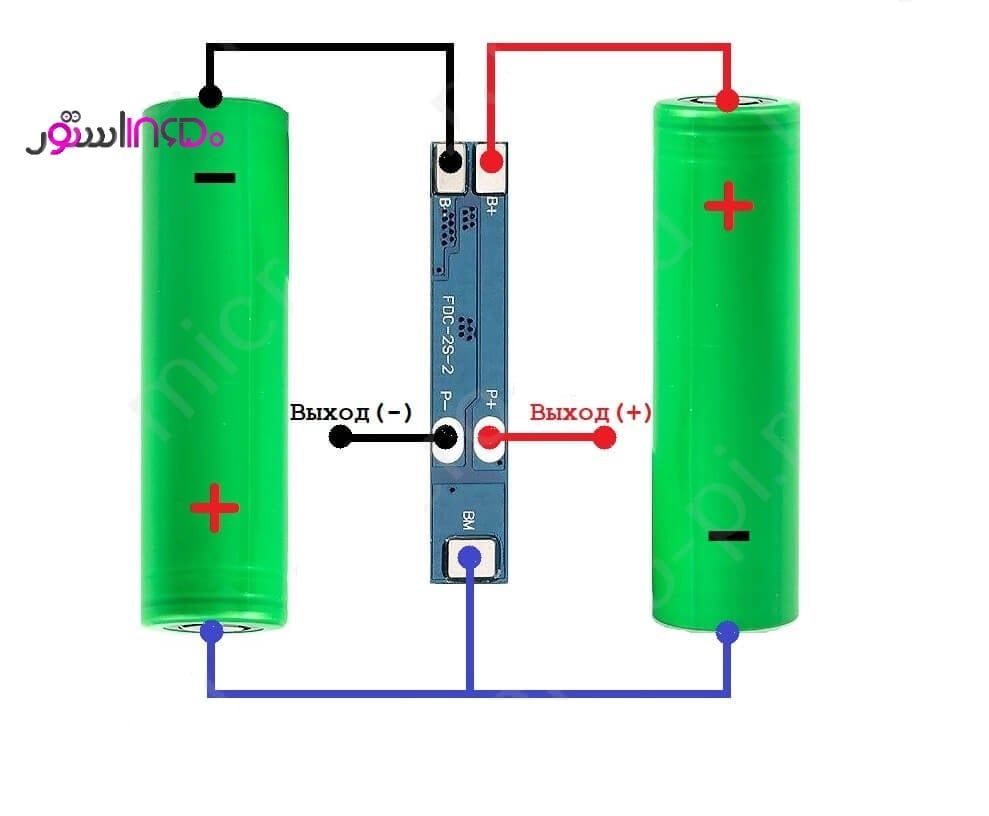

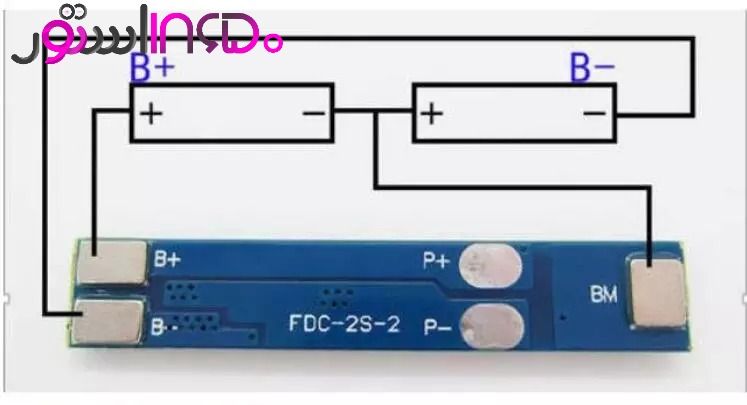

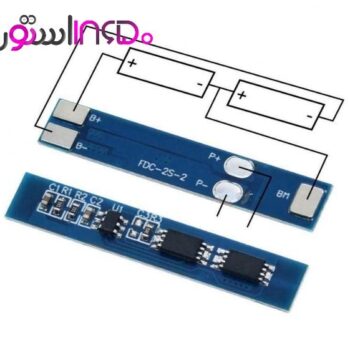

Welding point description:
B+ Connect positive electrode;
B - connect battery cathode;
MB connect the battery 1 and battery 2 before the connection point;
P+ charge / discharge end positive electrode (charge end / discharge end sharing);
P- charge / discharge end negative (charge / discharge end).
