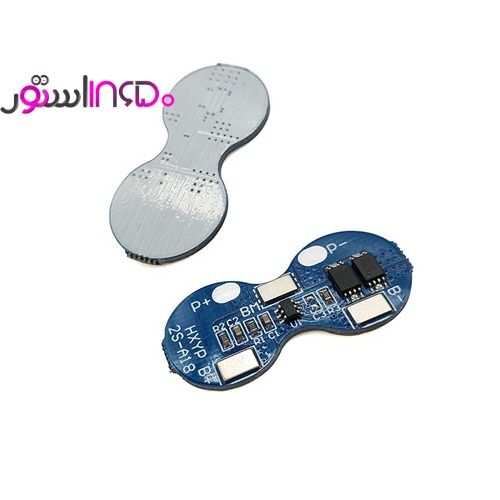

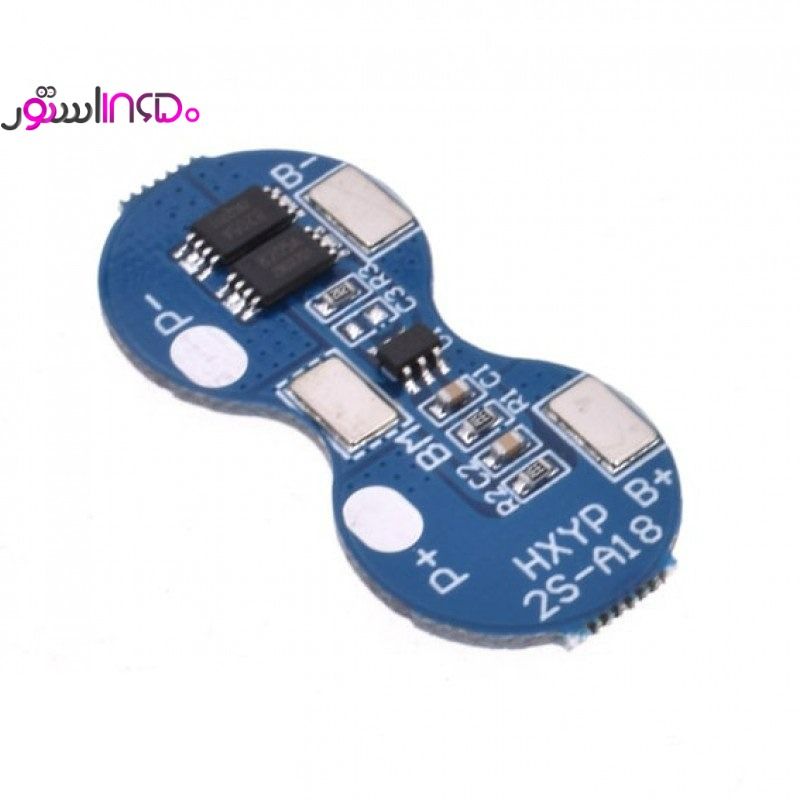

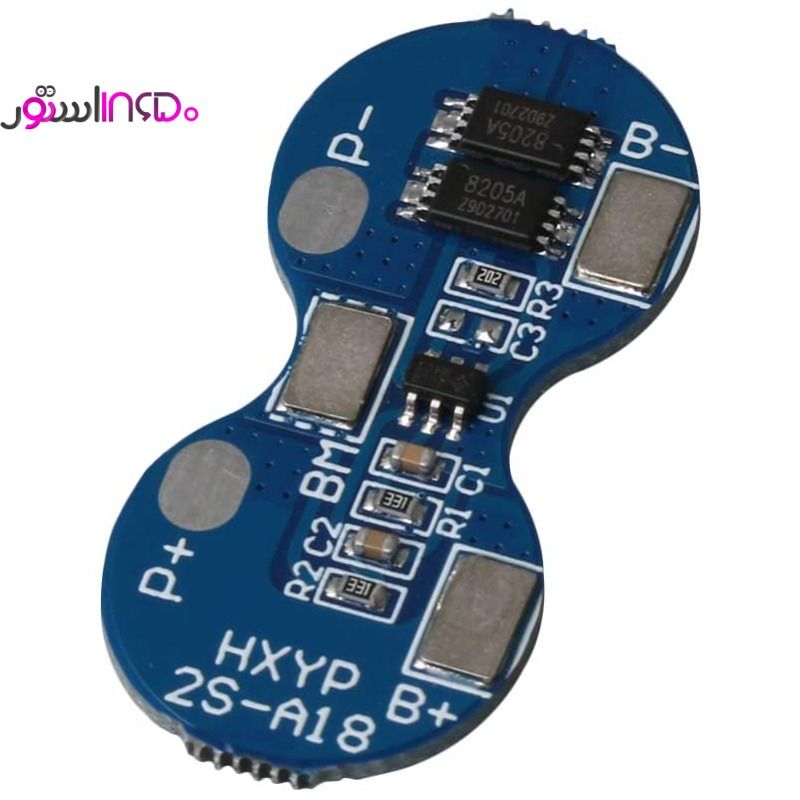

ناموجودماژول شارژ باتری لیتیوم-یون 2 سل 9 آمپر – 8.4 ولت

این مدار محافظت از شارژ می تواند پک های باتری لیتیوم یون با ولتاژ خروجی 8.4 تا 6 ولت (در حالت شارژ کامل باتری ها تا اتمام شارژ باتری ها) با تکنولوژی های محافظت از اضافه شارژ باتری ها، محافظت از خالی شدن بیش از حد باتری ها و اتصال کوتاه استفاده شود.

قابلیت ها:

1. High-precision voltage detection function for each battery;
2. 3 overcurrent detection function
3. Through the Mos tube can control the battery charge and discharge
4. Wide operating temperature range:-40C+85 C
5. Low current consumption

مشخصات فنی:

1. Charging voltage DO9∨Cc/CV(MA×:12V)

2. Current
Single current consumption(consumption) s6UA
Maximum sustained discharge current: 4A

3. Overcharge protection
Overcharge detection voltage: 4.29V Accuracy s+0.025V
Overcharge detection delay time: 1s
Overcharge recovery voltage: 4.05V Accuracy <+0. 025V

4. Over-discharge protection
Over-discharge detection voltage: 3V Accuracy s+. 1V
Over-discharge detection delay time: 128ms
Over-discharge recovery voltage 3.2V Accuracy s+. 1V

5. Over-current protection
Overcurrent detection voltage: 200mV
Overcurrent detection current: 9.8A
Overcurrent delay time: 12ms
Recovery Status: Auto Recovery

6. Short-circuit protection
Detection status external short circuit
Detection delay time s 50us
Recovery status Auto Recover

7. Internal resistance protection circuit: MOSFET

8. Temperature
Operating temperature range:-40°~+85°
Storage temperature range:40°~+125°
Product size: about 3.50*1.70cm/1.380.6
