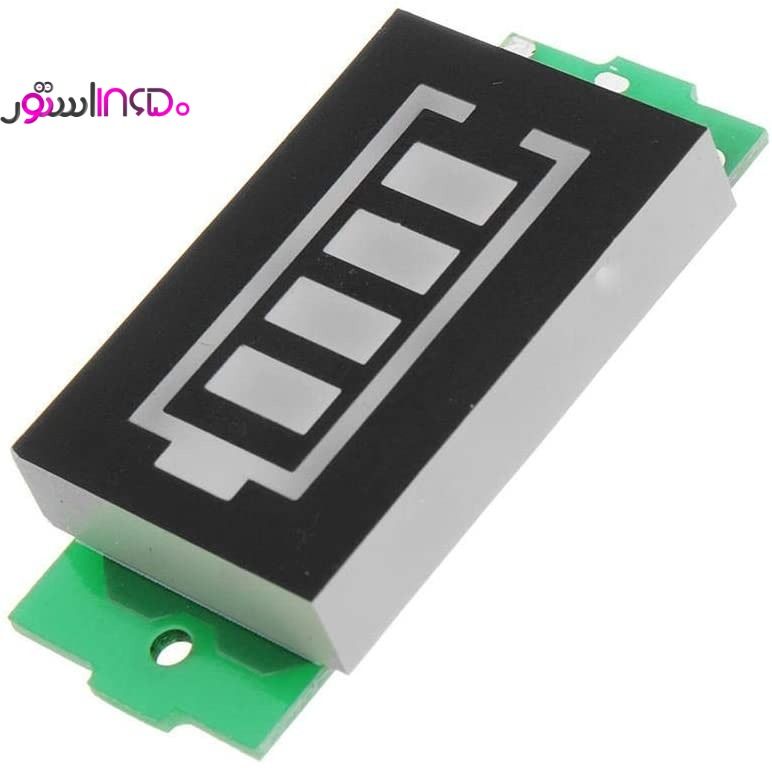

ماژول نمایشگر میزان شارژ باتری لیتیومی 1 سلمشخصات فنی ماژول بارگراف نمایشگر میزان شارژ باتری لیتیومی تک سل:
- دارای رنگ‌های قرمز و آبی
- شرح وضعیت 4 سگمنت این ماژول :
زمانی که ولتاژ 3 ولت باشد، یک بلاک روشن می‌شود.
زمانی که ولتاژ 3.5 ولت باشد، دو بلاک روشن می‌شود.
زمانی که ولتاژ 3.7 ولت باشد، سه بلاک روشن می‌شود.
زمانی که ولتاژ 3.9 ولت باشد، چهار بلاک روشن می‌شود.
زمانی که ولتاژ کمتر از 3 باشد، چهار بلاک خاموش می‌شوند.
ماژول بارگراف یک ماژول نمایشگر است که وضعیت شارژ (ظرفیت باقی مانده) انواع باتری‌های لیتیوم-یون و لیتیوم-پلیمر از قبیل باتری های 18650 و… با حداکثر ولتاژ 4.2 ولت در هر سل را نشان می‌دهد. برای استفاده دو سیم این ماژول را با به اتصالات مثبت و منفی باتری به صورت صحیح متصل کنید. در این حالت وضعیت شارژ باتری در لحظه با استفاده از نمایشگر نوار بصری نمایش داده می‌شود. رنگ نوار خارجی نمایشگر قرمز است و چراغ‌های داخلی نمایشگر آبی هستند.
کاربردهای ماژول بارگراف نمایشگر میزان شارژ باتری لیتیومی تک سل:
- منبع تغذیه DIY
- شارژرهای باتری RC
- وسایل نقلیه الکتریکی
- باتری لیتیومی تک سل
- پانل‌های ابزار
- صفحه نمایش دیجیتال خواندن
- نمایش وضعیت باتری و توان
