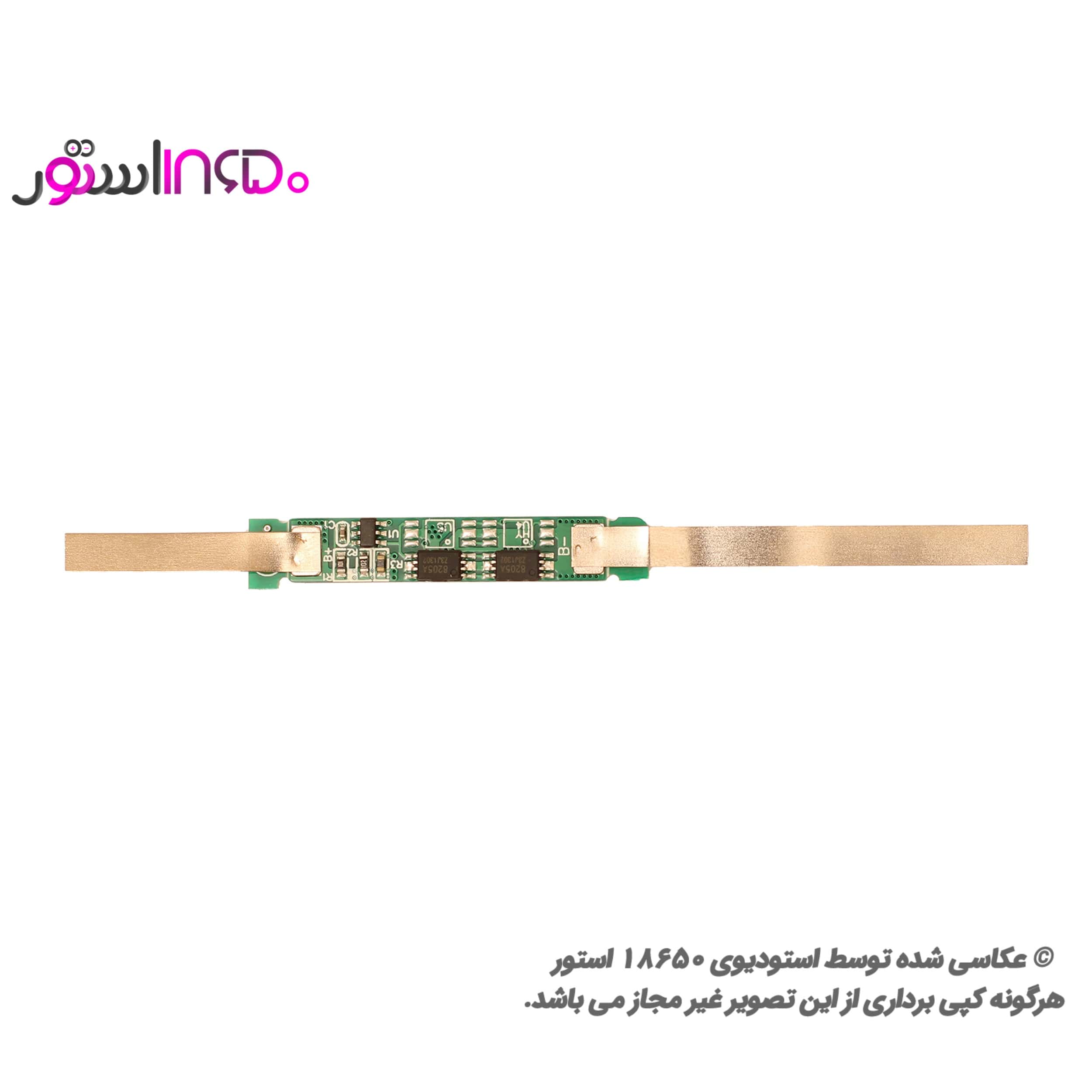

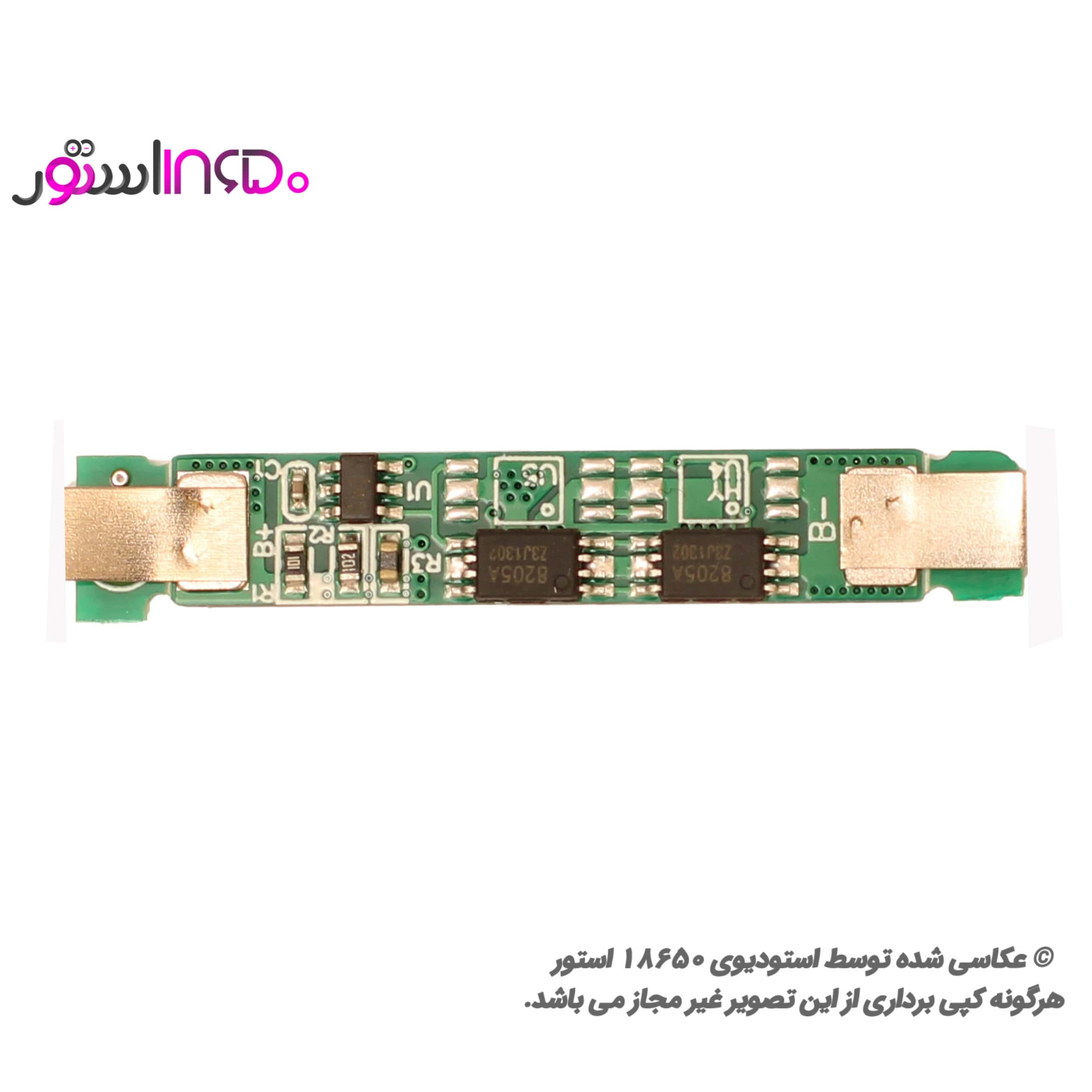

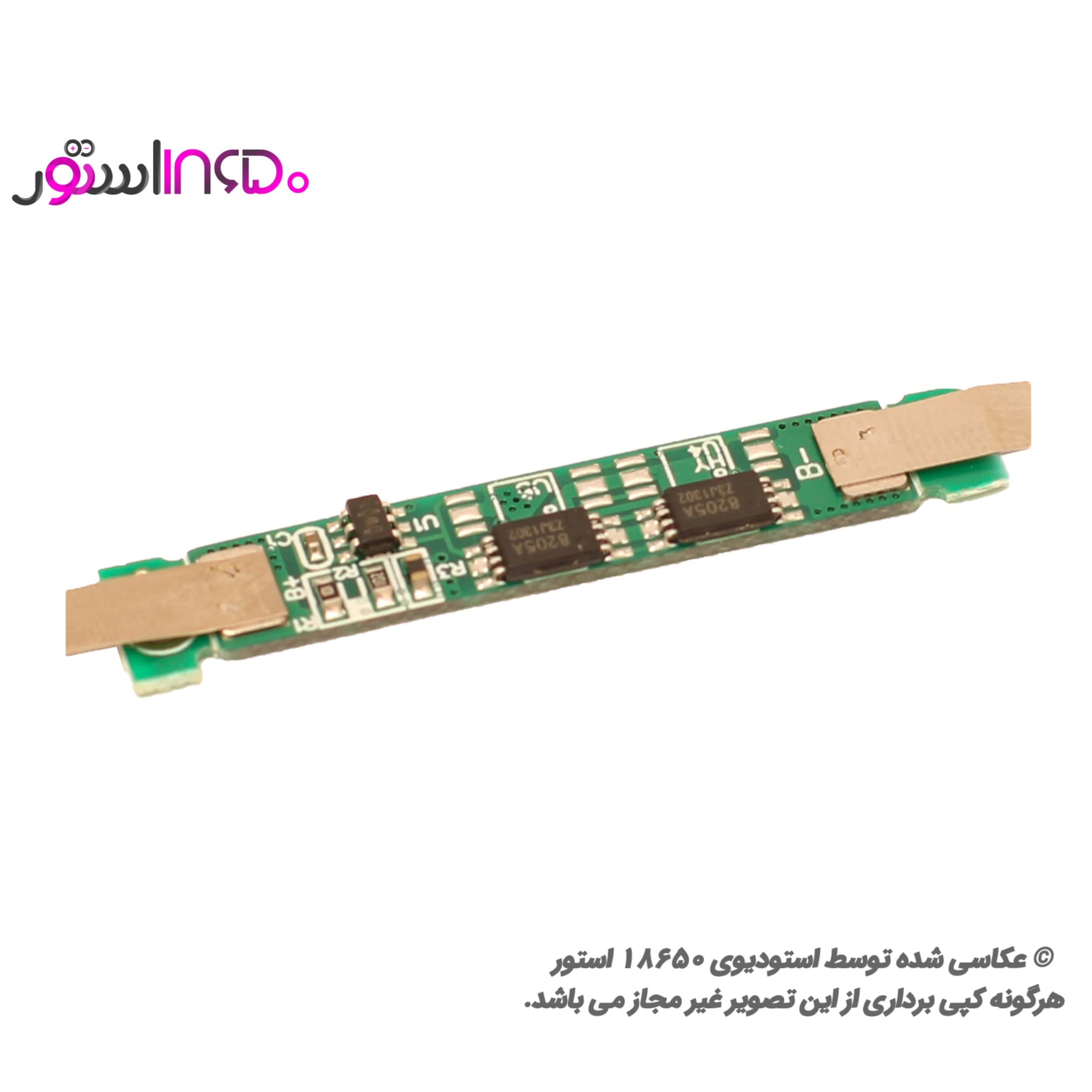

ماژول شارژ باتری کارتخوان 1 سل 6 آمپر – دارای NTC و نوار نیکل متصلقابل استفاده با باتری های لیتیوم-یون / پلیمر با ولتاژ های 3.6 یا 3.7 یا 4.2 ولت
- ولتاژ شارژ: 4.2 ولت
- تشخیص ولتاژ شارژ بیش از حد: 4.275 ± 0.025 ولت
- ولتاژ شارژ بیش از حد: 4.23 ± 0.05 ولت
- تشخیص ولتاژ دشارژ بیش از حد: 2.54 ± 0.1 ولت
- محدوده بیشینه جریان: 2 آمپر
- تشخیص جریان بیش از حد: 2.5 آمپر
- اندازه: 30×3.7×2.2mm
- ویژگی‌ها: محافظ شارژ/دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد

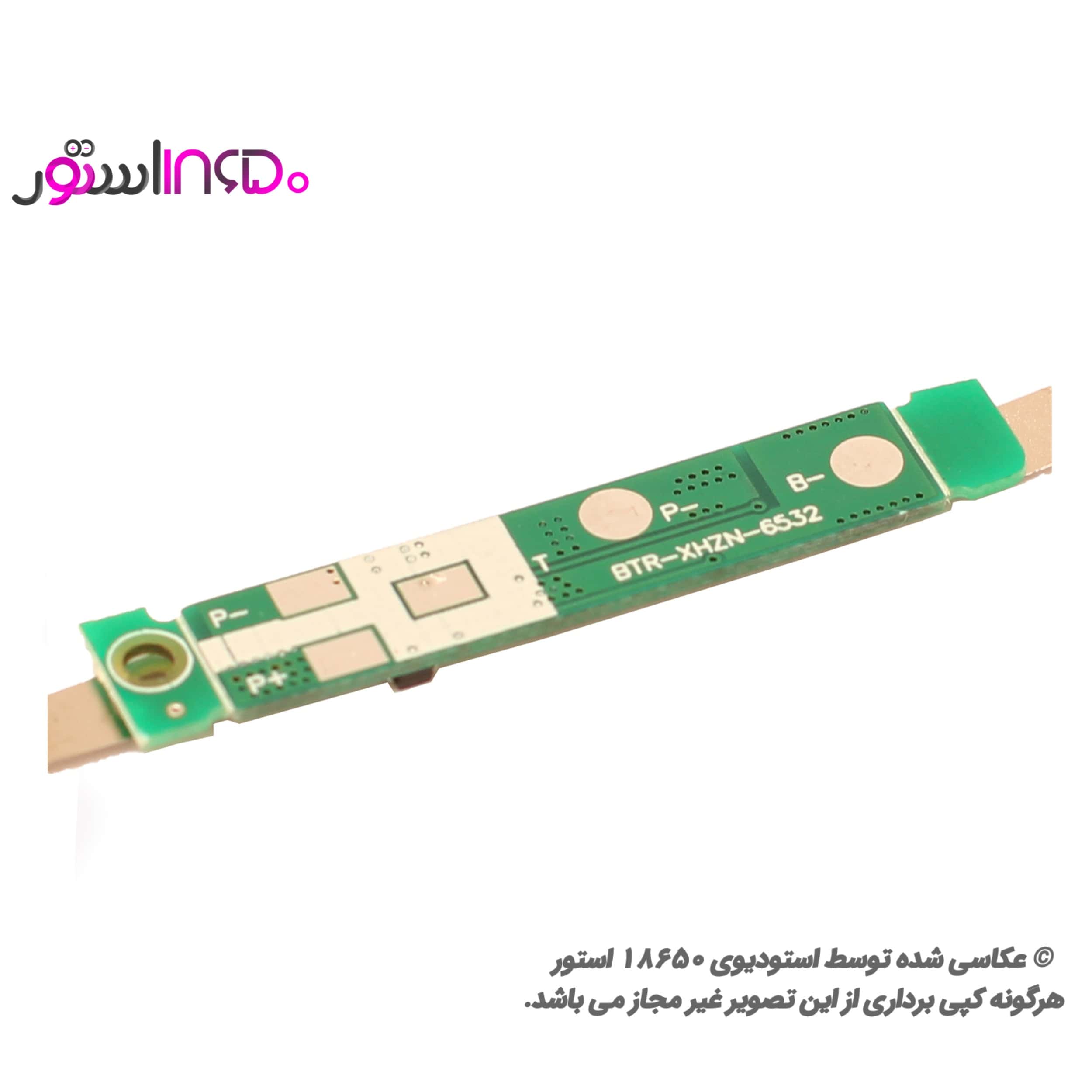

نحوه اتصال این ماژول:
- B+: اتصال به مثبت باتری
- B-: اتصال به منفی باتری
- P+: ورودی یا خروجی مثبت ماژول
- P-: ورودی یا خروجی منفی ماژول
- T: پورت NTC
3.7V / 1A Single 18650 Lithium Battery Protection Board
– Applicable Battery: 3.7V rechargeable lithium batteries, such as 18650,14500, etc.
– It has protection condition automatic recovery, and it need 4.2-5V power to be active.
– overcharge detection voltage :4.25±0.05V
– overcharge Lift the voltage:4.23±0.05V
– over discharge detection voltage :2.54±0.1V
– over current detection current: 3A
– working current: 1A (Continuous)
Protections:
– Short circuit protection
– Overcharge protection
– Over-discharge protection
– Over-current protection
Pins description:
P-: negative of input or output power
P+: positive of input or output power
B-: negative of battery
B+: positive of battery
T: NTC connection
ماژول محافظ شارژ دشارژ و اتصال کوتاه برای محافظت از باتری‌های لیتیوم یون استفاده می‌شود. این محصول محافظ شارژ دشارژ تک سلول 3.6V یا 3.7 یا 4.2 ولت مدل 18650 (یا سایر باتری های لیتیوم-یون/پلیمر) است که یک ماژول پرکاربرد می‌باشد. حداکثر جریان این ماژول 6 آمپر می‌باشد. همچنین این برد کنترلی از باتری در مقابل شدت جریان شارژ دشارژ بیش از 6 آمپر محافظت می‌کند.
این ماژول دارای یک ویژگی متمایز نسبت به ماژول های مشابه است و آن دارا بودن NTC است.
کانکتور باتری دستگاه های کارتخوان مانند وریفون 675 یا پکس و … دارای 3 پین (سیم) است که دوتای آن برای پلاریته مثبت و منفی باتری و سیم سوم که معمولا زرد رنگ و در بین دو سیم دیگر قرار میگیرد، مربوط به دمای باتری است تا در صورت داغ شدن بیش از حد باتری، از شارژ یا دشارژ آن جلوگیری نماید.
در صورتی که از ماژول های معمولی دو پورت استفاده نمایید معمولا باتری توسط دستگاه پوز شارژ نمی شود.
