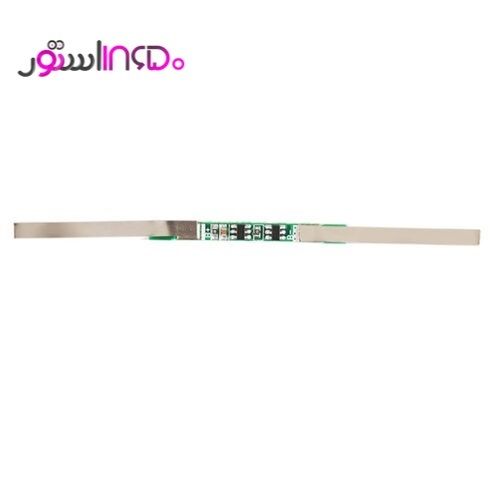

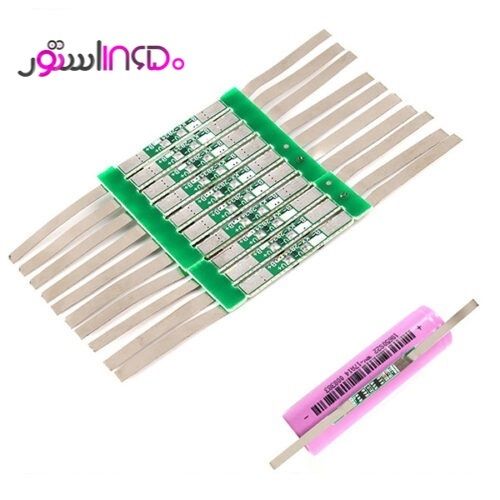

ماژول شارژ باتری لیتیوم-یون 1 سل 2 آمپر – دارای نوار نیکل متصلقابل استفاده با باتری های لیتیوم-یون / پلیمر با ولتاژ های 3.6 یا 3.7 یا 4.2 ولت
- ولتاژ شارژ: 4.2 ولت
- تشخیص ولتاژ شارژ بیش از حد: 4.275 ± 0.025 ولت
- ولتاژ شارژ بیش از حد: 4.23 ± 0.05 ولت
- تشخیص ولتاژ دشارژ بیش از حد: 2.54 ± 0.1 ولت
- محدوده بیشینه جریان: 2 آمپر
- تشخیص جریان بیش از حد: 2.5 آمپر
- اندازه: 30×3.7×2.2mm
- ویژگی‌ها: محافظ شارژ/دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
نحوه اتصال این ماژول:
- B+: اتصال به مثبت باتری
- B-: اتصال به منفی باتری
- P+: ورودی یا خروجی مثبت ماژول
- P-: ورودی یا خروجی منفی ماژول
3.7V / 1A Single 18650 Lithium Battery Protection Board
– Applicable Battery: 3.7V rechargeable lithium batteries, such as 18650,14500, etc.
– It has protection condition automatic recovery, and it need 4.2-5V power to be active.
– overcharge detection voltage :4.25±0.05V
– overcharge Lift the voltage:4.23±0.05V
– over discharge detection voltage :2.54±0.1V
– over current detection current: 3A
– working current: 1A (Continuous)
Protections:
– Short circuit protection
– Overcharge protection
– Over-discharge protection
– Over-current protection
Pins description:
P-: negative of input or output power
P+: positive of input or output power
B-: negative of battery
B+: positive of battery
ماژول محافظ شارژ دشارژ و اتصال کوتاه برای محافظت از باتری‌های لیتیوم یون استفاده می‌شود. این محصول محافظ شارژ دشارژ تک سلول 3.6V یا 3.7 یا 4.2 ولت مدل 18650 (یا سایر باتری های لیتیوم-یون/پلیمر) است که یک ماژول پرکاربرد می‌باشد. حداکثر جریان این ماژول 2 آمپر می‌باشد. همچنین این برد کنترلی از باتری در مقابل شدت جریان شارژ دشارژ بیش از 2.5 آمپر محافظت می‌کند.
