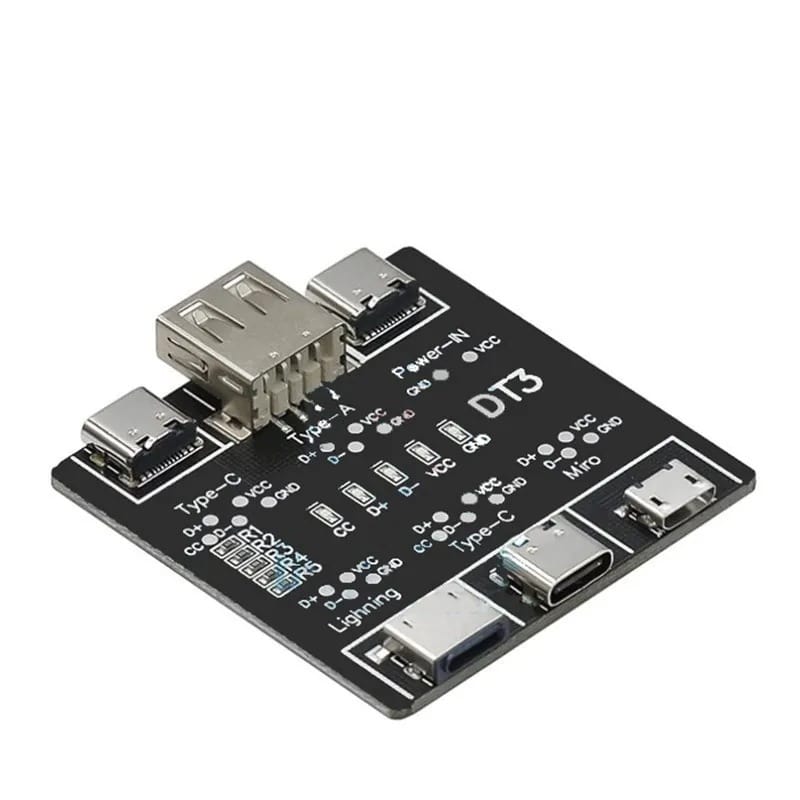

ماژول تستر کابل شارژ گوشی DT3 مدل UD11A03دستورالعمل تستر:

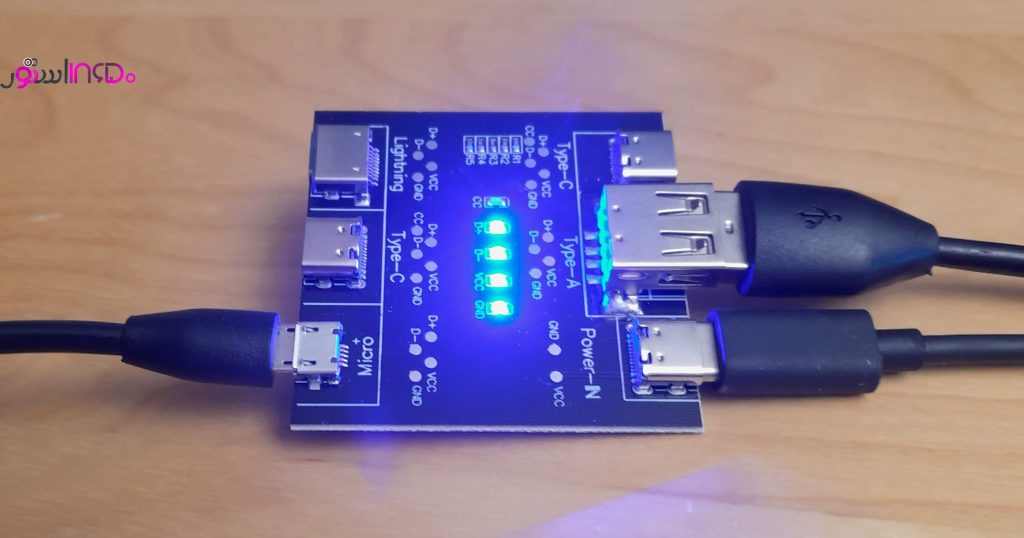

- از کابل شارژ Type-C برای اتصال به رابط Power-IN استفاده کنید تا تغذیه برد ماژول تستر کابل شارژ گوشی DT3 مدل UD11A03 تامین شود.
- یک سر کابل داده‌ای که باید تست شود را به پورت ورودی مربوطه و سر دیگر را به پورت خروجی مربوطه وصل کنید.
- چراغ های نشانگر را مشاهده کنید.
توضیحات چراغ نشانگر:
- اگر چراغ‌های D+, D-, VCC و GND روشن باشند، نشان‌دهنده این است که کابل داده دارای قابلیت انتقال داده است.
- اگر فقط چراغ‌های VCC و GND روشن باشند، نشان می‌دهد که کابل داده فاقد قابلیت انتقال داده است.
- برای تست کابل داده Type-C به Type-C، چراغ‌های CC، D+, D-, VCC و GND روشن می‌شوند. هنگام تست کابل‌های داده دیگر، چراغ CC روشن نمی‌شود.
- اگر چراغ VCC یا GND خاموش باشد، نشان‌دهنده این است که عملکرد شارژ کابل داده دچار مشکل است.
تغذیه ماژول: DC 5V(TYPE-C Input) (کابل شارژ و شارژر/آداپتور داخل بسته بندی موجود نیست)
شدت جریان مصرفی ماژول: 20mA-10mA
Model : UD11A03 (compatible with DT3)
وزن: 12.7 گرم
ابعاد به میلیمتر: 55*50*10
انواع کابل های قابل تست:
- USB-A to micro
USB-A to Type-c
USB-A to Lightning
Type-c to Type-c
