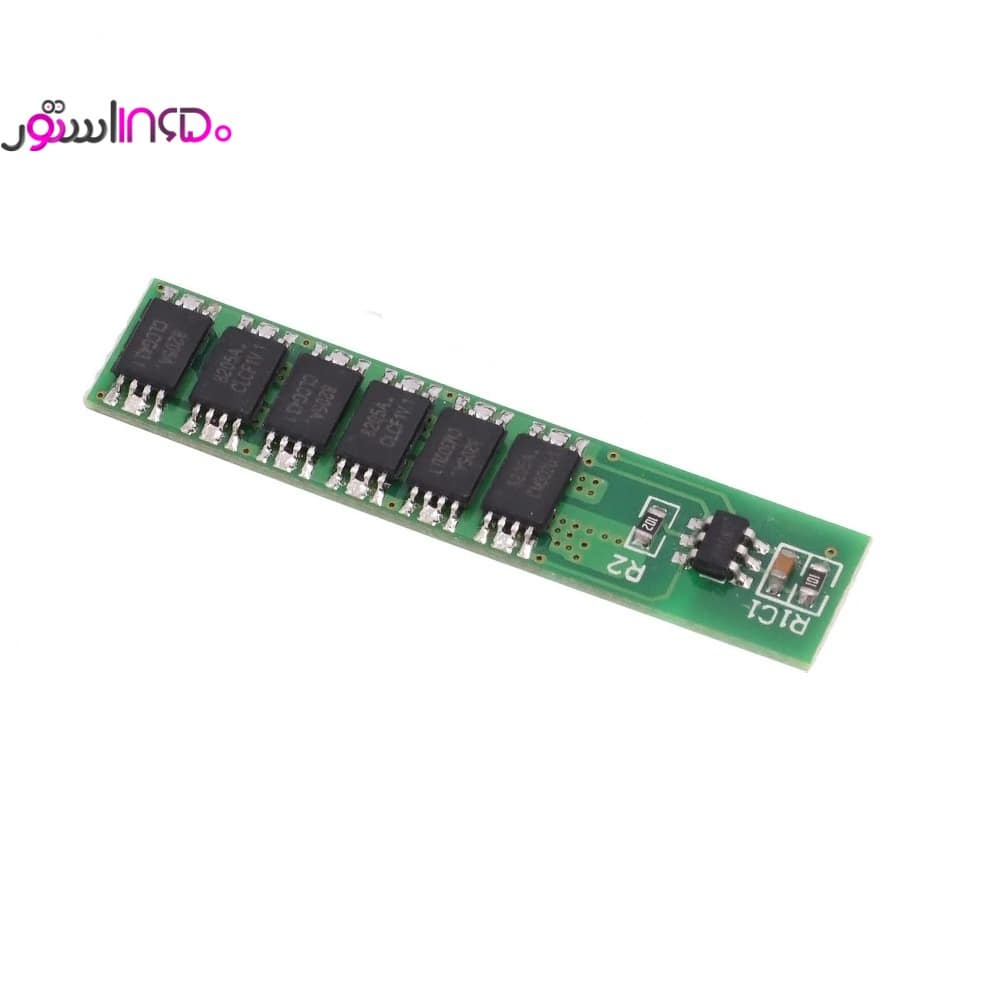

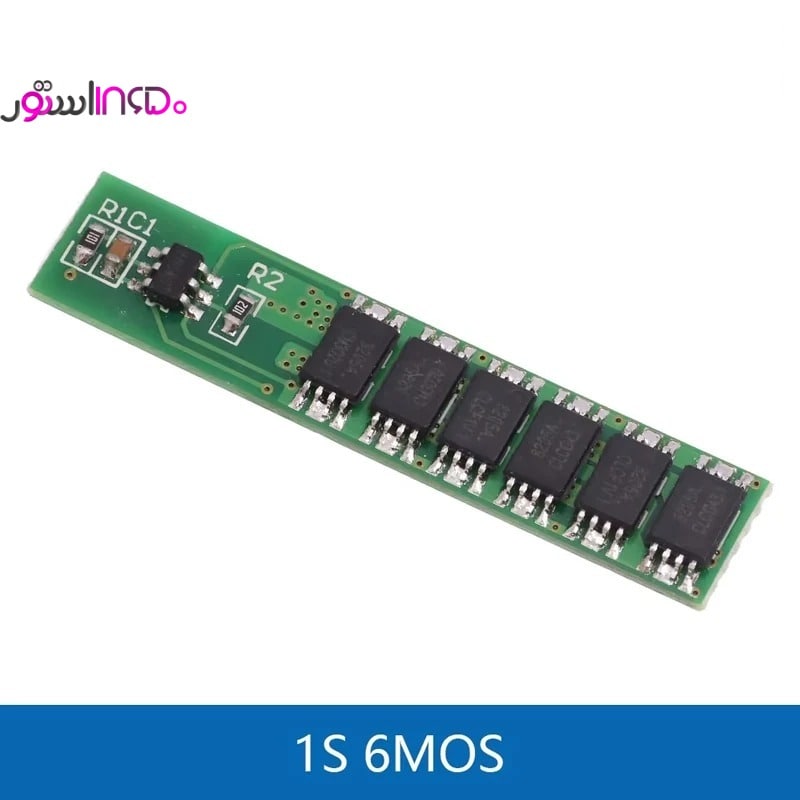

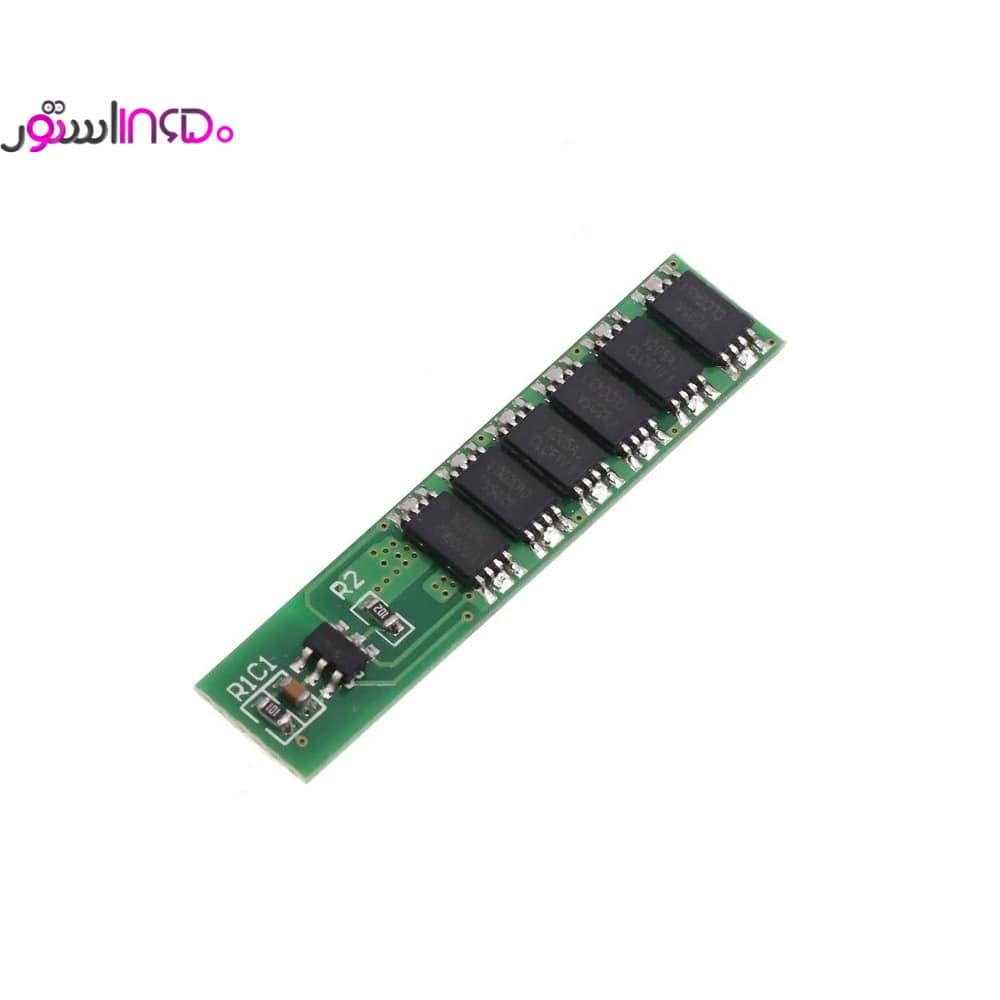

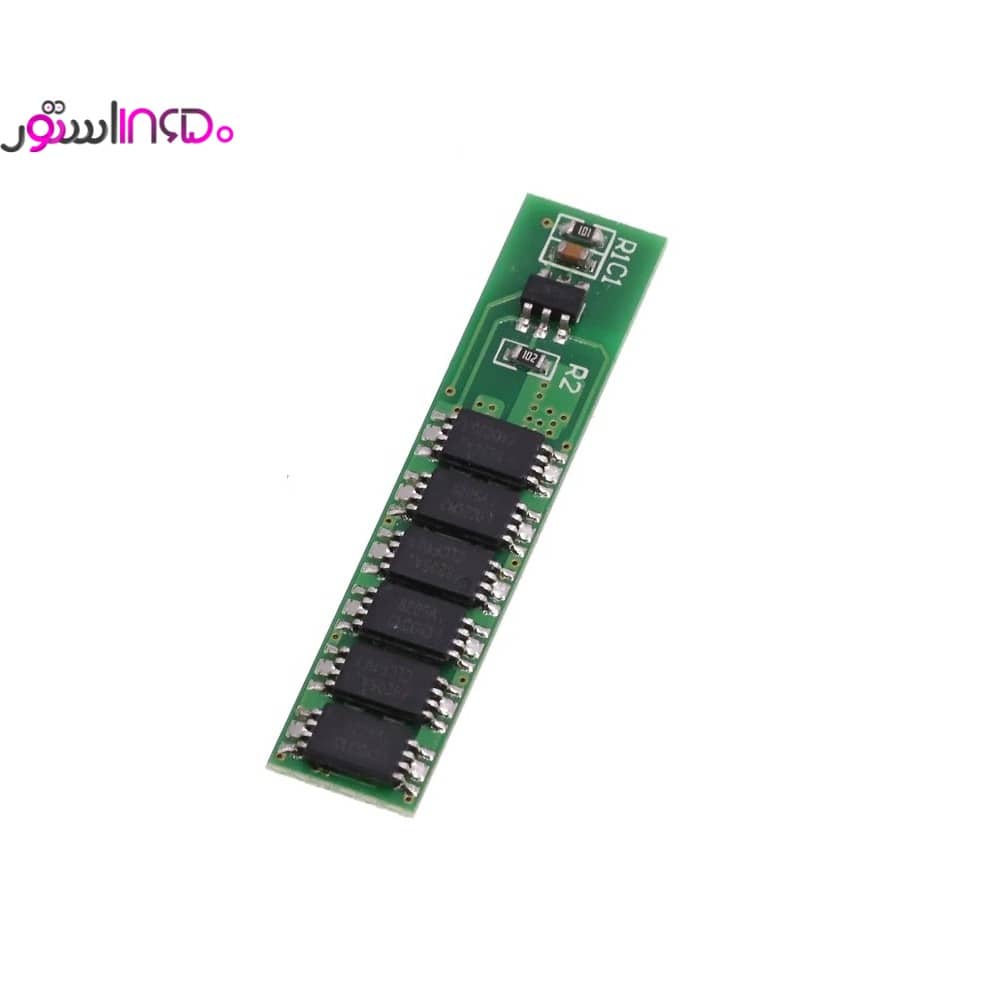

ماژول شارژ باتری لیتیوم-یون 1 سل 15 آمپر – 6 ماسفتقابل استفاده با باتری های لیتیوم-یون / پلیمر با ولتاژ های 3.6 یا 3.7 یا 4.2 ولت
- ولتاژ شارژ: 4.2 ولت
- تشخیص ولتاژ شارژ بیش از حد: 4.25 ± 0.05 ولت
- ولتاژ شارژ بیش از حد: 4.23 ± 0.05 ولت
- تشخیص ولتاژ دشارژ بیش از حد: 2.54 ± 0.1 ولت
- محدوده بیشینه جریان: 15 آمپر
- تشخیص جریان بیش از حد: 15 آمپر

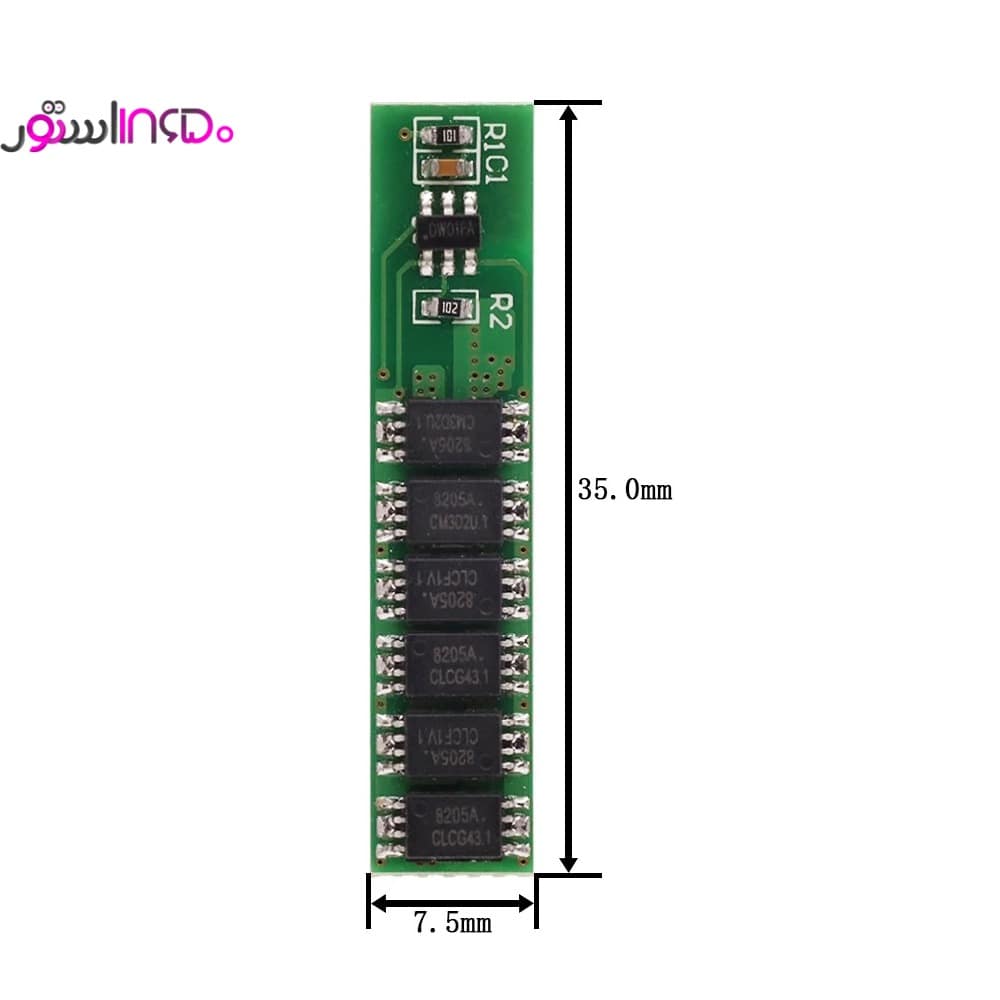

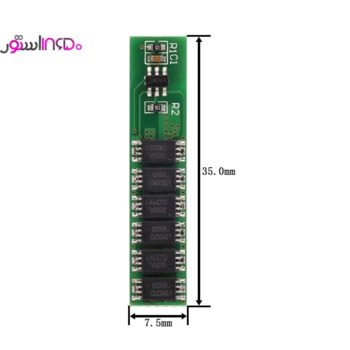

- اندازه: 35*7.6*2 میلیمتر
- ویژگی‌ها: محافظ شارژ/دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد

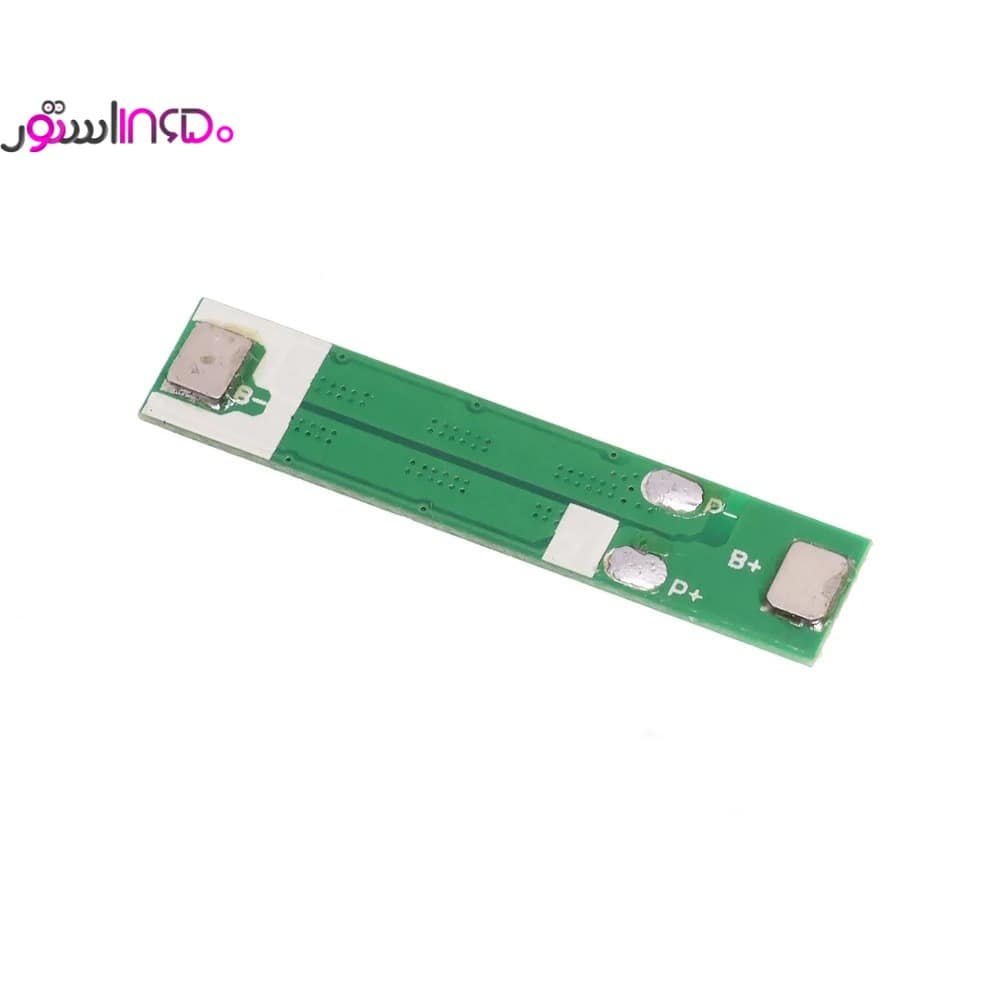

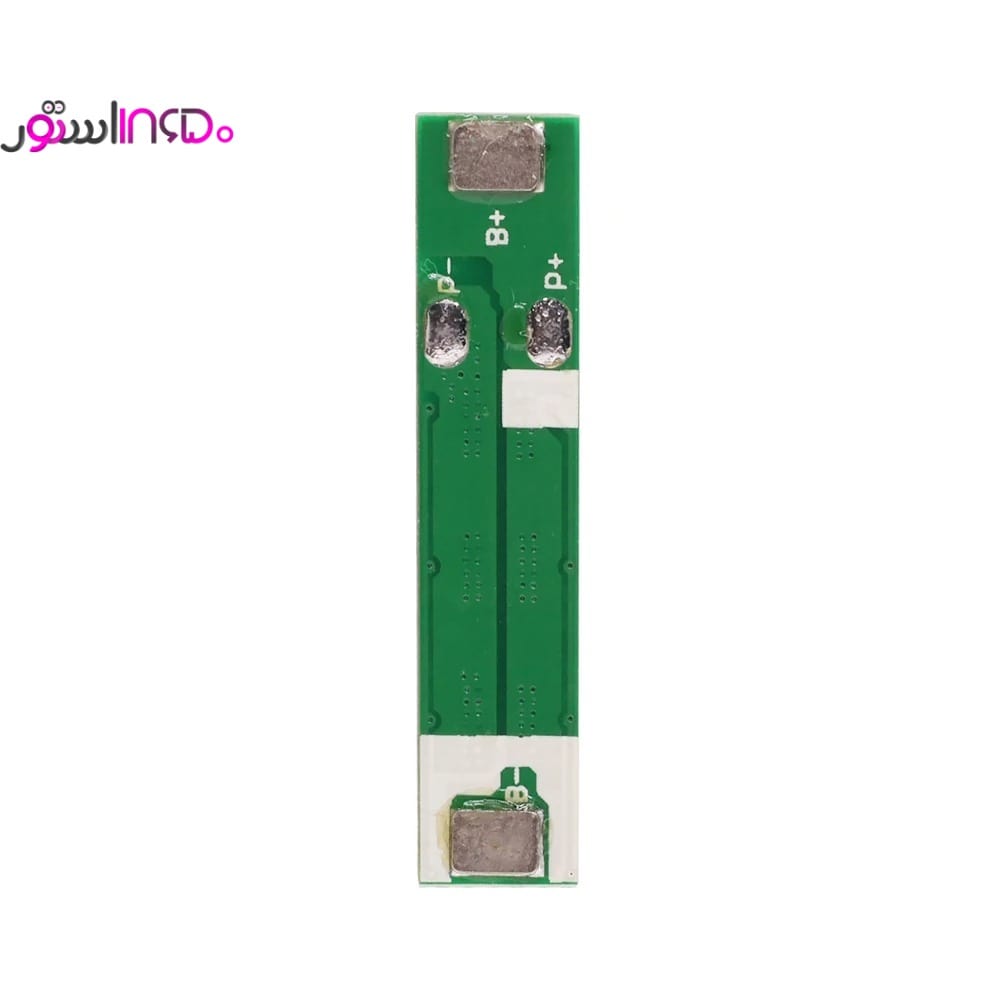

نحوه اتصال این ماژول:
- B+: اتصال به مثبت باتری
- B-: اتصال به منفی باتری
- P+: ورودی یا خروجی مثبت ماژول
- P-: ورودی یا خروجی منفی ماژول
Overcharge detection voltage: 4.25 + 0.05V
Overcharge disconnection voltage: 4.23 + 0.05V
Overdischarge detection voltage: 2.45 + 0.1v
Maximum continuous current: 12A
Overcurrent detection current: 15A
Charging voltage: 4.2v
Product size: 35*7.6*2MM
IC component: DW01+8205A
Main functions:
Overcharge protection, overdischarge protection, short circuit protection, overcurrent protection.
Wiring instructions:
B+ connect the positive electrode of the battery.
B- connect the battery cathode.
P+ is the input positive pole of battery output
P- is the output input cathode of the battery pack
ماژول محافظ شارژ دشارژ و اتصال کوتاه برای محافظت از باتری‌های لیتیوم یون استفاده می‌شود. این محصول محافظ شارژ دشارژ تک سلول 3.6V یا 3.7 یا 4.2 ولت مدل 18650 (یا سایر باتری های لیتیوم-یون/پلیمر) است که یک ماژول پرکاربرد می‌باشد. حداکثر جریان این ماژول 15 آمپر می‌باشد. همچنین این برد کنترلی از باتری در مقابل شدت جریان شارژ دشارژ بیش از 15 آمپر محافظت می‌کند.
