رگولاتور 9+ ولت مدل 7809 پکیج TO-220 – ساخت ژاپنرگولاتور ها که به آن ها تثبت کننده (ولتاژ) هم می گویند، برای به دست آوردن ولتاژ خروجی ثابت به ازای ولتاژ ورودی متغیر استفاده می شوند.
مثلا شما پک باتری ای ساخته اید که ولتاژ خروجی آن متغیر است و ممکن است 12 ولت یا 15 ولت یا 21 ولت باشد و می خواهید مثلا یک مودم که 9 ولت است را با آن روشن نمایید، این جاست که این رگولاتور برای شما مناسب است و با اتصال آن به خروجی پک باتری، ولتاژ ثابت 9 ولت را دریافت خواهید کرد.

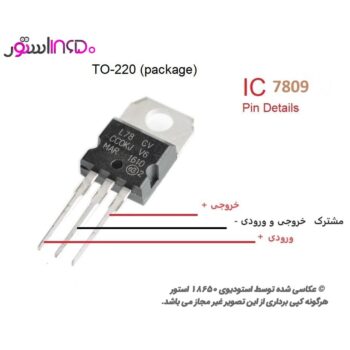

رگولاتور دارای 3 پایه است که پایه وسط مشترک برای سیم منفی ورودی و خروجی بوده و دو پایه دیگر یکی به مثبت ورودی و دیگری به مثبت خروجی (سیم مثبت) متصل می شود.
این رگولاتور از ولتاژ ورودی 11 ولت تا 35 ولت را به صورت ثابت 9 ولت در خروجی خود تولید می نماید. هرچه ولتاژ ورودی بالاتر باشد دمای رگولاتور 7805 نیز افزایش می یابد و به همین دلیل باید برای خنک سازی آن در طراحی خود تدبیر بی اندیشید.
می توانید از هیتک سینک های کوچک استفاده نمایید. (برای مشاهده هیت سینک های موجود اینجا را کلیک نمایید.)
Specification
Package / Case: TO-220
Number of Outputs: 1 Output
Polarity: Positive
Output Voltage: 9 V
Output Current: 1.5 A
Output Type: Fixed
Input Voltage, Min: 11 V
Input Voltage, Max: 35 V
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 125 C
Load Regulation: 180 mV
Line Regulation: 180 mV
Quiescent Current: 4.3 mA
Series: L78
Packaging: Tube
Height: 9.15 mm
Length: 10.4 mm
