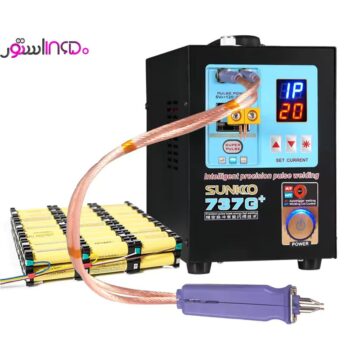

دستگاه نقطه زن صنعتی باتری سانکو مدل SUNKKO 737G-Plus – همراه قلم نقطه زن

دستگاه نقطه زن باتری سانکو مدل SUNKKO 737G پلاس

• قابلیت نقطه زنی 2/4/6/8/10/14/18 و تک پالسی
• شدت جریان نقطه زنی قابل تنظیم از 120 تا 1200 آمپر
• مجهز به نمایشگر قدرت جرقه زنی قابل تنظیم (تا 1200 آمپر)
• قابلیت جوش دادن نوار نیکل خالص از ضخامت 120 تا 250 میکرون برای بازوهای ثابت
• قابلیت جوش دادن نوار فولاد نیکل اندود شده از ضخامت 150 تا 350 میکرون برای بازوهای ثابت
• قابلیت جوش دادن نوار نیکل خالص از ضخامت 50 تا 150 میکرون برای بازوهای متحرک (قلم نقطه زن)
• قابلیت جوش دادن نوار فولاد نیکل اندود شده از ضخامت 50 تا 200 میکرون برای بازوهای متحرک (قلم نقطه زن)
• دارای فیوز محافظ و قابل تعویض توسط کاربر
• دارای سوهان برقی تیز کن نوک های مسی در بسته بندی
• دارای قلم نقطه زن سیار (پرتابل) - ممکن است رنگ قلم با تصاویر موجود در سایت متفاوت باشد.

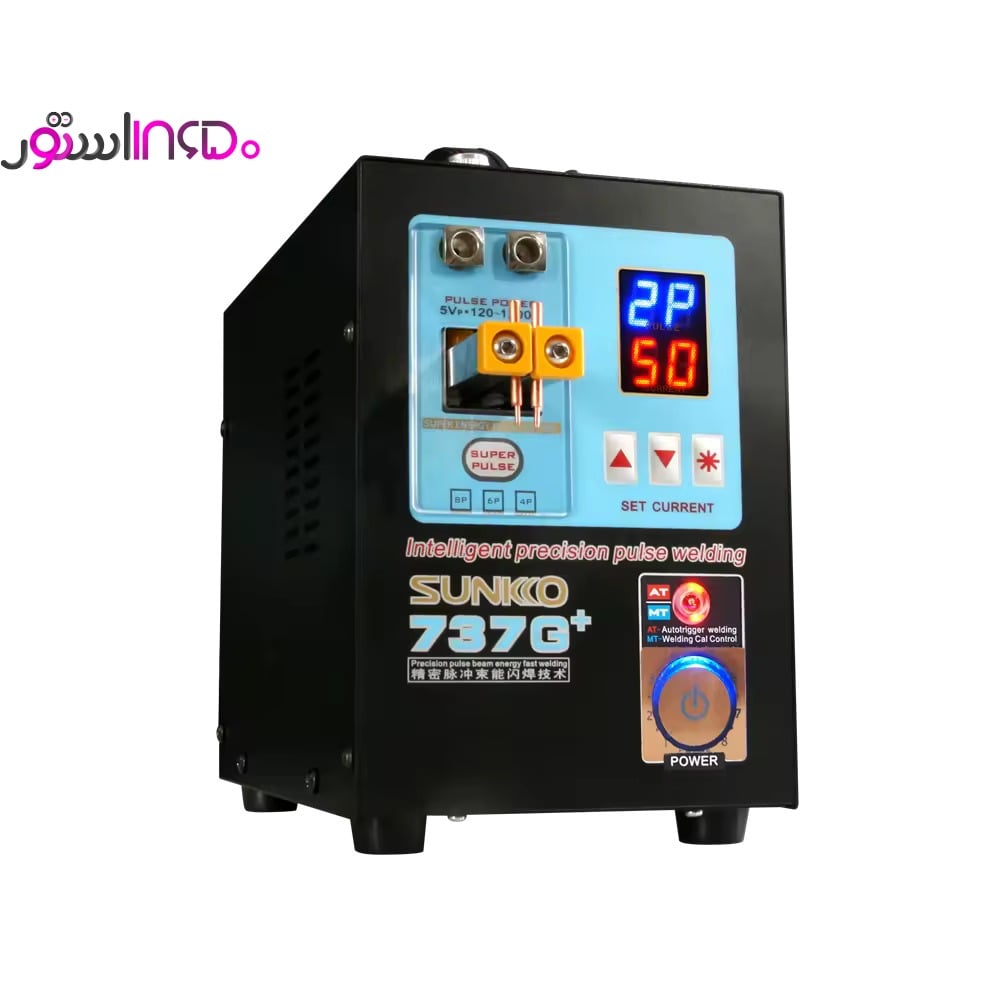

این دستگاه از لحاظ ظاهری شبیه مدل 737G می باشد، اما دارای تفاوت هایی است که در همین ابتدا به تفاوت های این دو دستگاه از طریق تصویر زیر می پردازیم:

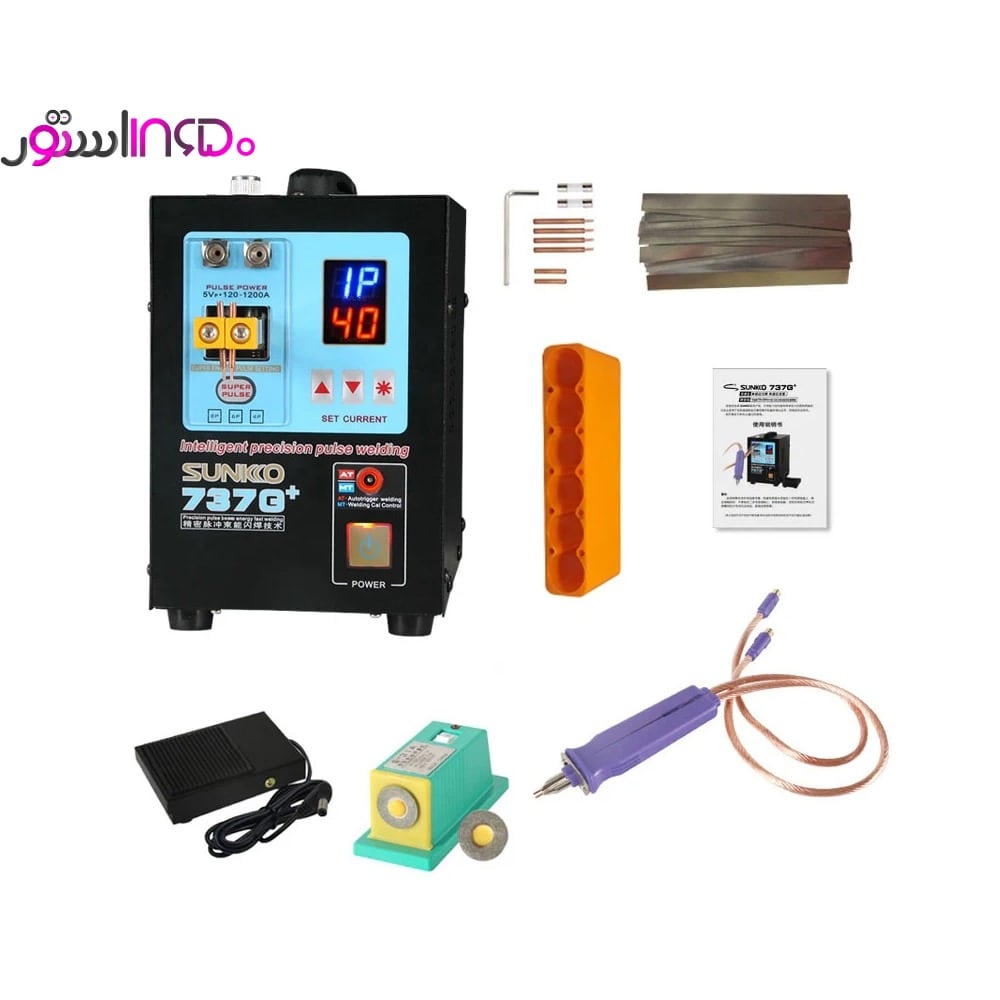

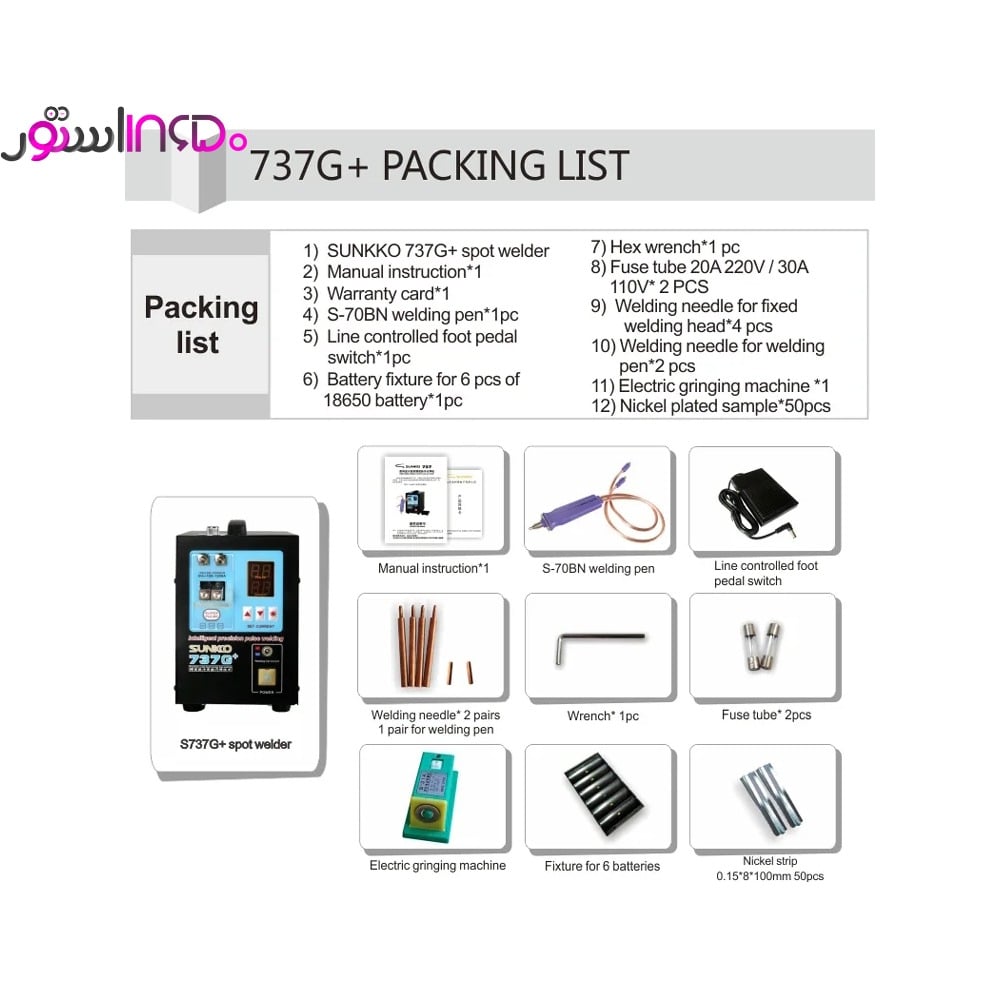

محتویات بسته بندی:

ممکن است در سری های مختلف تولید این محصول، محتویات غیر اصلی بسته بندی مانند نوارهای نیکل یا نگهدارنده باتری تغییر داشته باشد.

راهنمای کار با دستگاه:

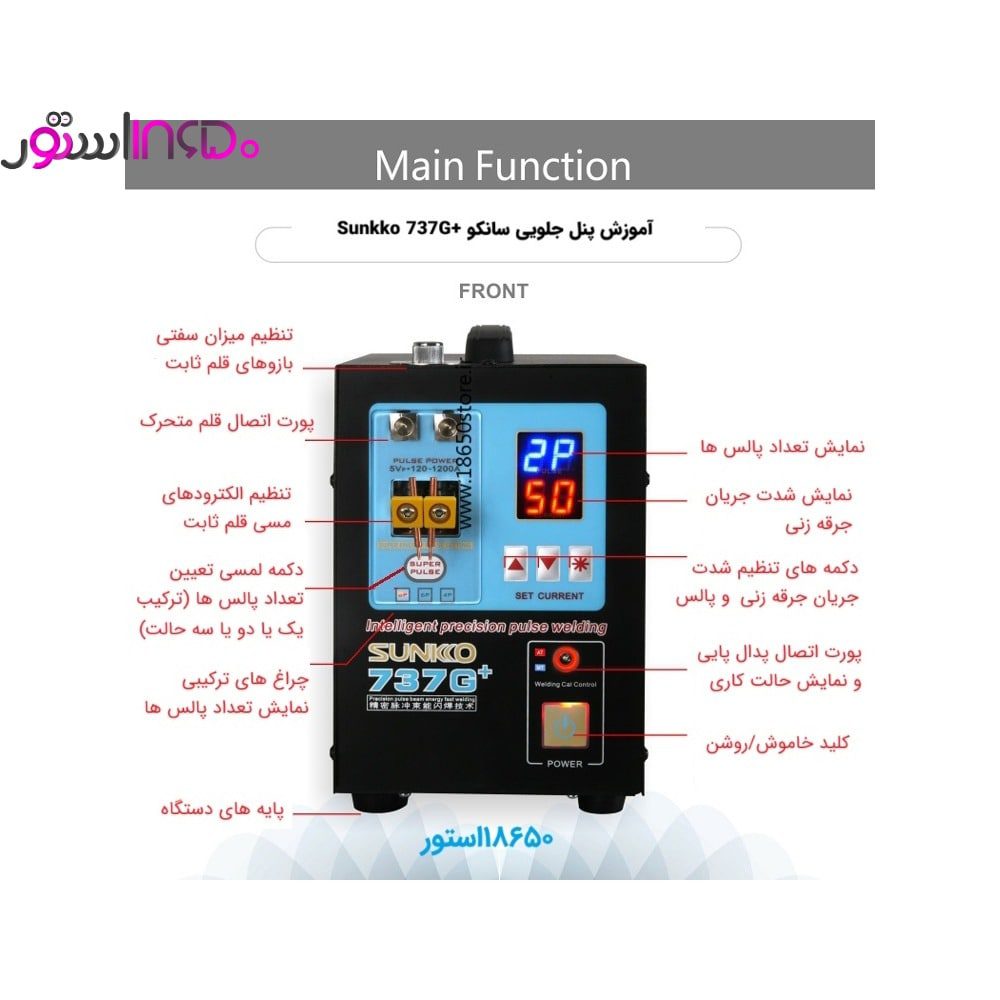

کار با دستگاه دستگاه نقطه زن باتری سانکو مدل SUNKKO 737G-Plus - همراه قلم نقطه زن آسان است. ابتدا از طریق کلید راکر در پنل پشتی، دستگاه را روشن می کنیم.

سپس ولوم تعبیه شده روی وجه بالایی دستگاه را به قدری بچرخانید تا سفت شدن یا شل شدن بازوهای نقطه زنی ثابت متناسب با نیاز شما باشد.

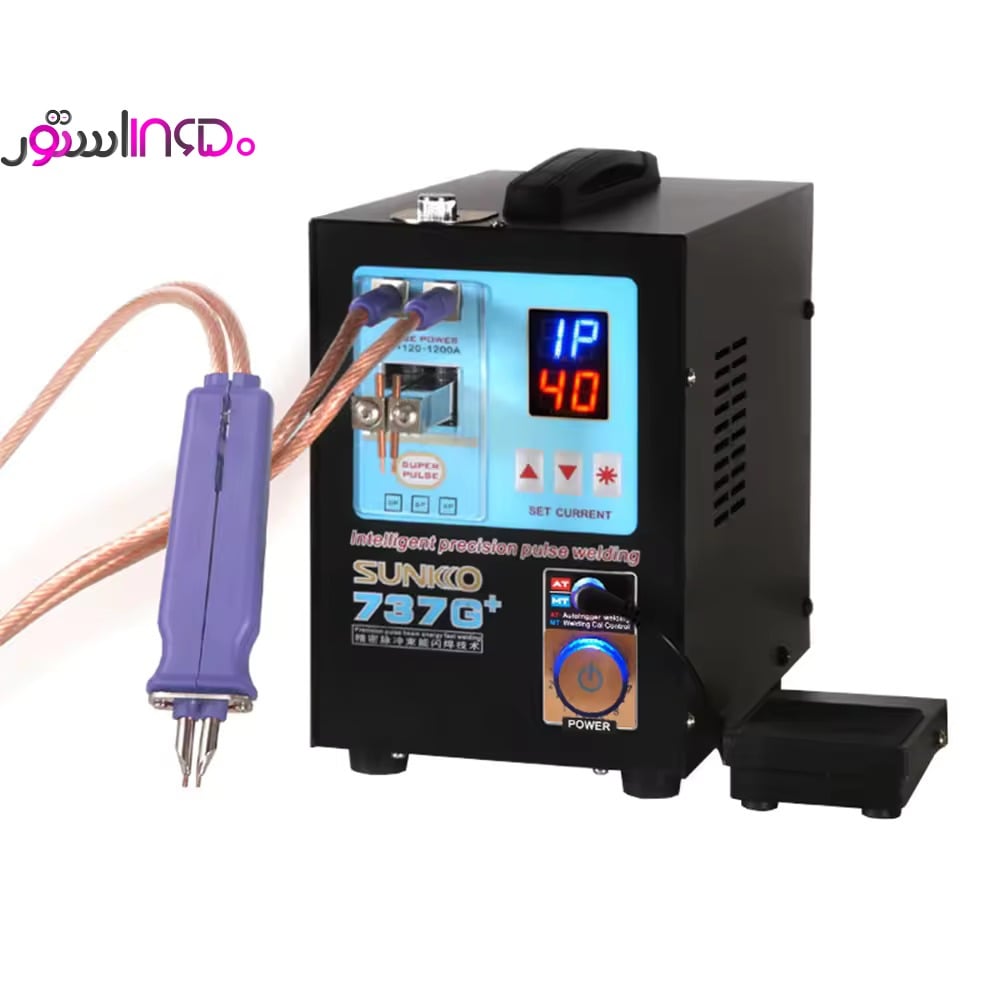

سپس از طریق کلید خاموش/روشن روی پنل جلویی، دستگاه را روشن کنید. کمی بالاتر از این دستگاه یه پورت مخصوص پدال پایی وجود دارد که تا زمانی که پدال وصل نباشد، یک چراغ قرمز در وضعیت چشمک زن روشن خواهد بود و وقتی پدال پایی را به همین پورت وصل کنید، رنگ چراغ از قرمز به آبی تغییر می کند.

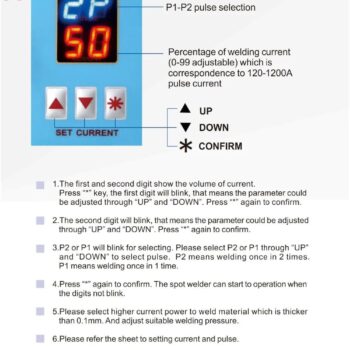

کمی بالاتر سه کلید نیمه لمسی وجود دارد که دوتای سمت چپ با جهت نمای بالا ˄ و پایین ˅ برای کم و زیاد کردن شدت جریان جرقه زنی و یا تعداد پالس ها مورد استفاده قرار میگیرد، کلید سمت راستی که علامت ستاره * دارد، برای تغییر پارامتر و تایید نهایی تنظیمات استفاده می شود. طوری که با هربار فشردن این کلید، یکی از سون سگمنت ها فعال شده و با فشردن کلید علامت بالا یا پایین، مقدار آن تغییر خواهد کرد. شدت جریان به صورت 5 تایی کم یا زیاد می شود، مثلا 5، 10، 15 یا بیشتر. هرچه این مقدار بیشتر باشد قدرت جرقه زنی قوی تر خواهد بود.

در صورتی که از نوار های نازک استفاده می کنید باید این مقدار روی حداقل ممکن تنظیم شود، چرا که اگر شدت جریان زیاد باشد موجب سوراخ شدن نوار شما خواهد شد و اگر کمتر از مقدار لازم باشد، یا نوار به باتری جوش نمی خورد یا نقطه جوش ایجاد شده استحکام بالایی نداشته و به راحتی از باتری جدا می شود.

در سمت چپ پنل، یک دکمه لمسی بیضی با نام Super Pulse وجود دارد که با هربار لمس آن، چراغ های پایین آن با نام های 4P, 6P و 8P روشن می شود، که در صورت لمس متوالی کلید Super Pulse، ترکیبی از این چراغ ها روشن خواهد شد. مثلا در صورتی که چراغ 4P و 6P روشن باشد، یعنی پالس های جرقه به صورت 10 تایی خواهد بود.

البته امکانات این دستگاه به همینجا ختم نمی شود. این دستگاه سانکو 737G Plus یکی از محدودیت های دستگاه های نقطه جوش رومیزی را رفع کرده است و آن محدودیت سایز پک باتری می باشد.

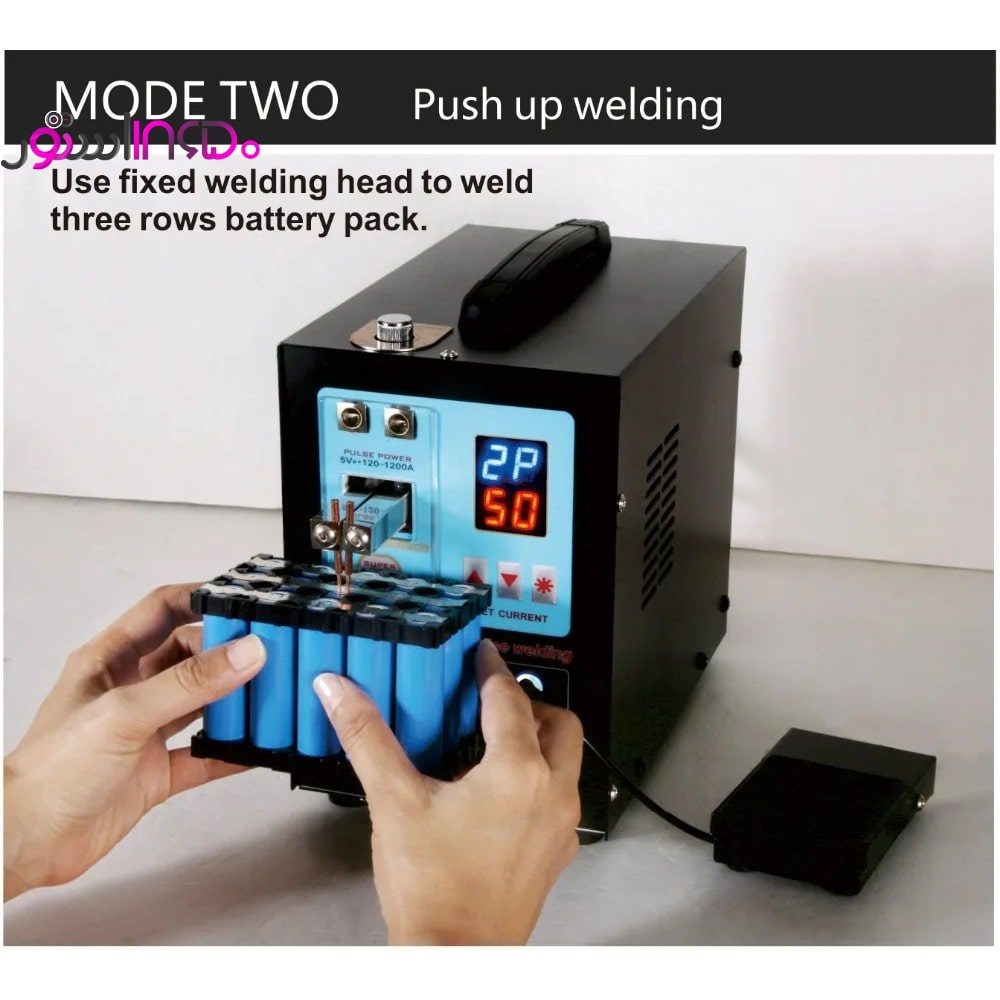

به جهت اینکه دستگاه های نقطه زن رومیزی دارای بازوهای ثابت به این معنا که بازو به صورت خطی یا عمودی قابل حرکت نیست و همواره فاصله ثابتی با دستگاه دارد، در نهایت 2 یا 3 یا 4 ردیف باتری (بستگی به ضخامت باتری ها) زیر دستگاه جا می شود یا زمانی که پک باتری شما دارای ابعاد بزرگ یا تعداد باتری زیادی باشد، به دلیل حجم و سنگینی بیشتر، ممکن است بلند کردن آن نیز سختی زیادی داشته باشد.

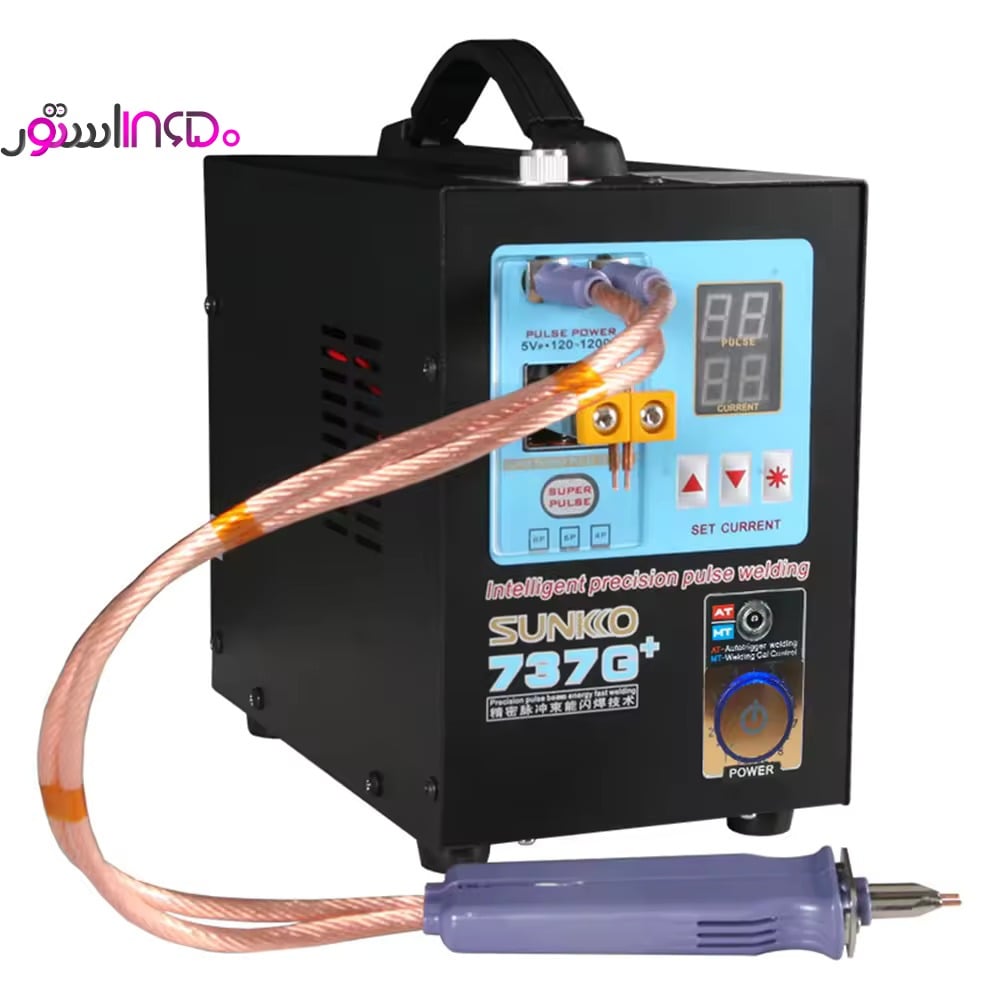

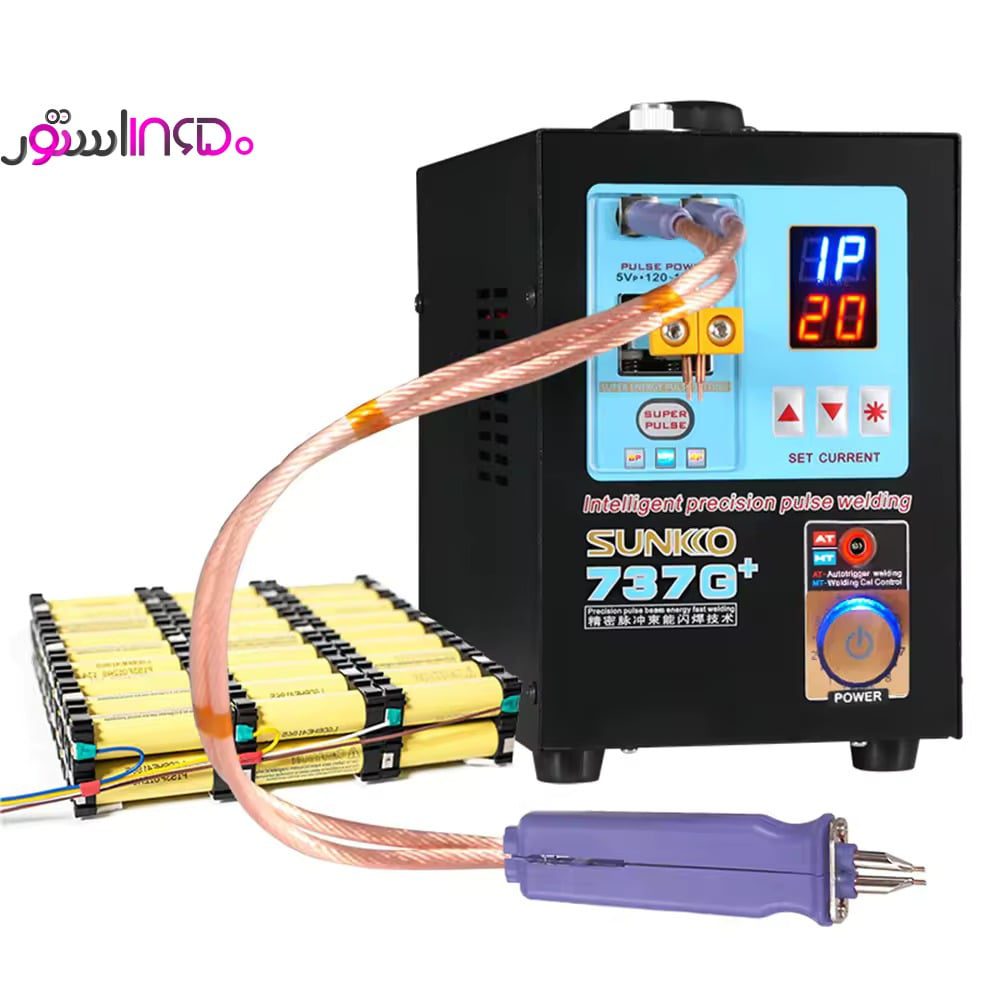

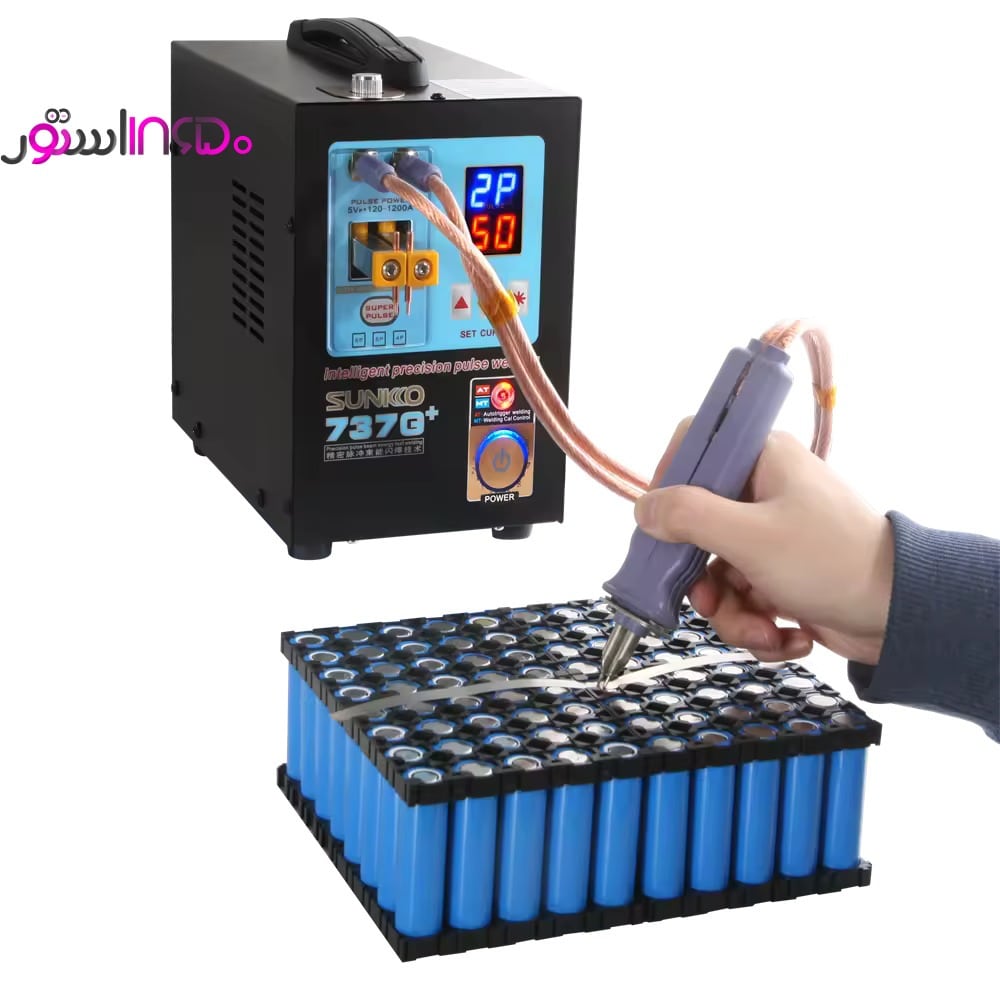

اما Sunkko 737G plus برای حل این مشکل، به یک پورت برای اتصال قلم نقطه زن متحرک یا پرتابل نیز مجهز شده است و خوشبختانه شرکت سازنده یک قلم بسیار باکیفیت داخل بسته بندی دستگاه قرار داده است. با کمک این بازوی متحرک قادر خواهید بود پک های بزرگتری (که بعضی کاربران قادر بوده اند پک های باتری با سایز 500x700 میلیمتر) را بسازید.

یک فیلم آموزشی نیز برای درک بهتر کار با این دستگاه قرار داده ایم که با کلیک/لمس آیکون مثلثی کنار تصویر اصلی محصول یا اینجا قابل مشاهده خواهد بود.
