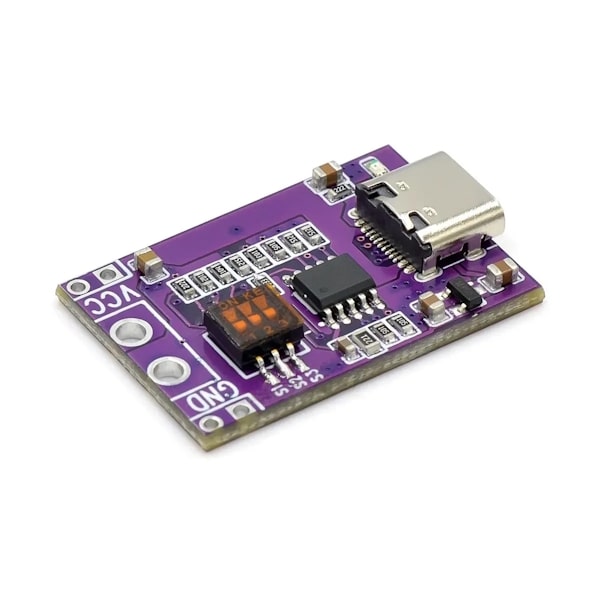

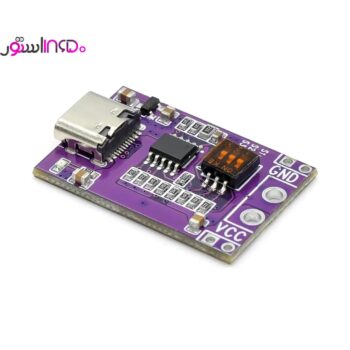

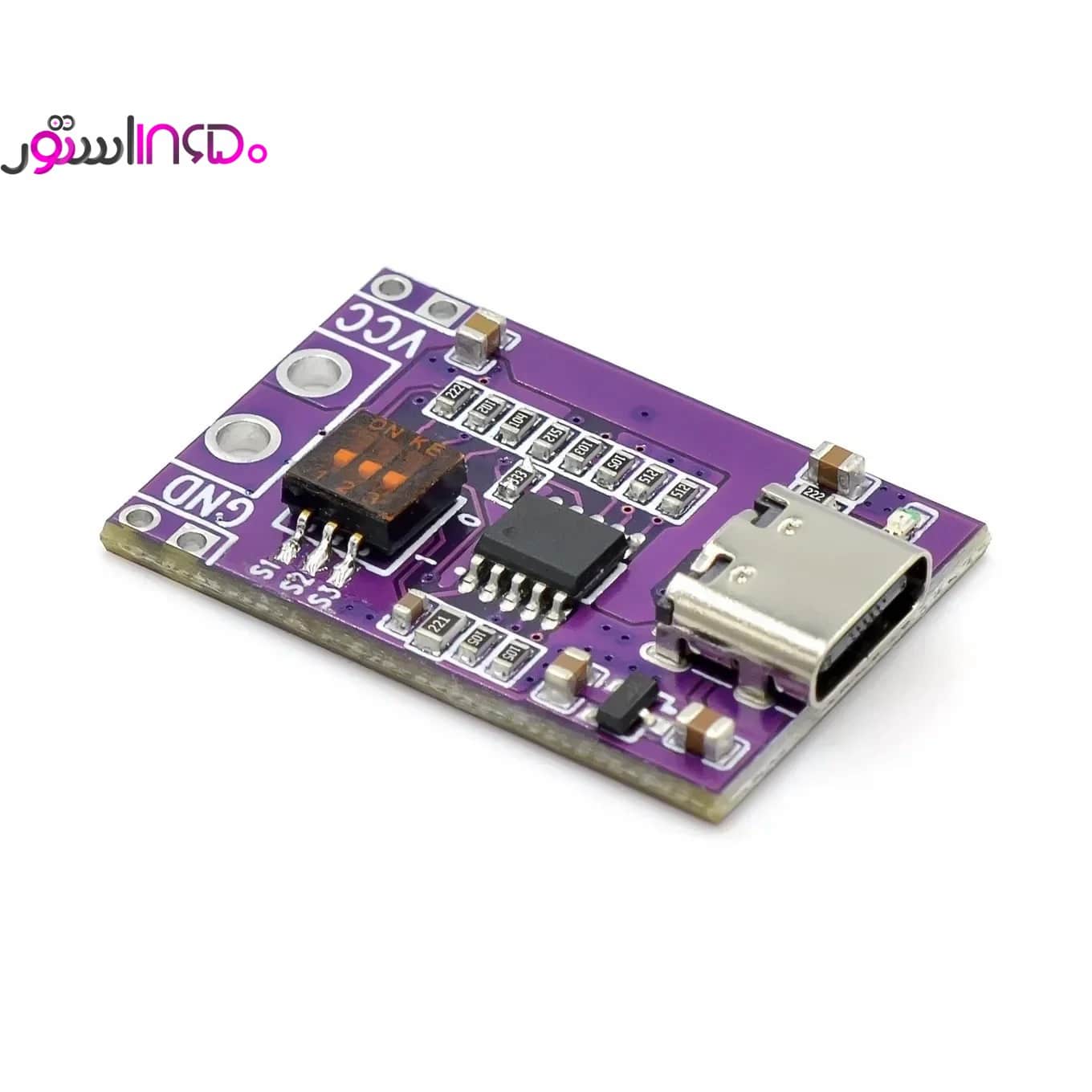

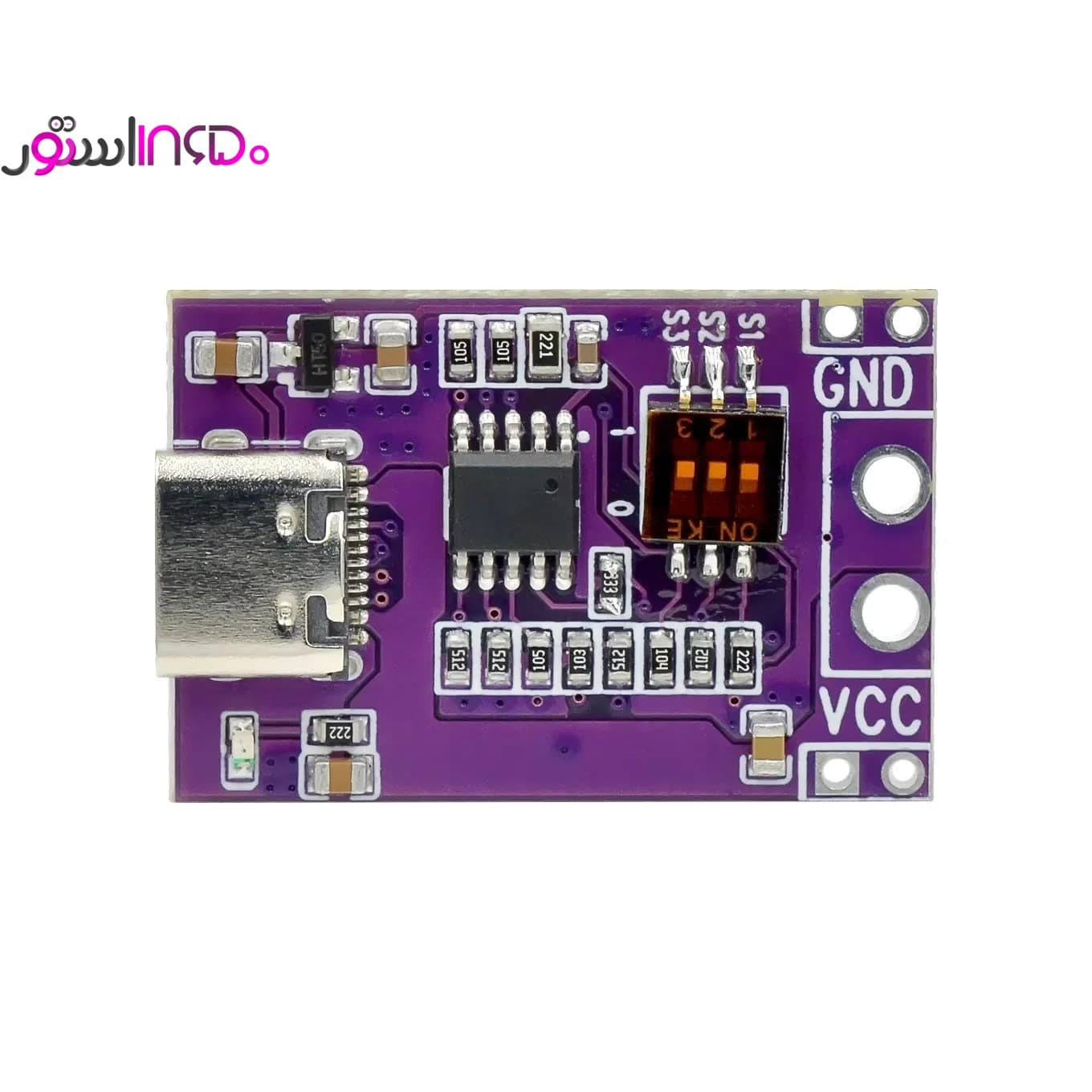

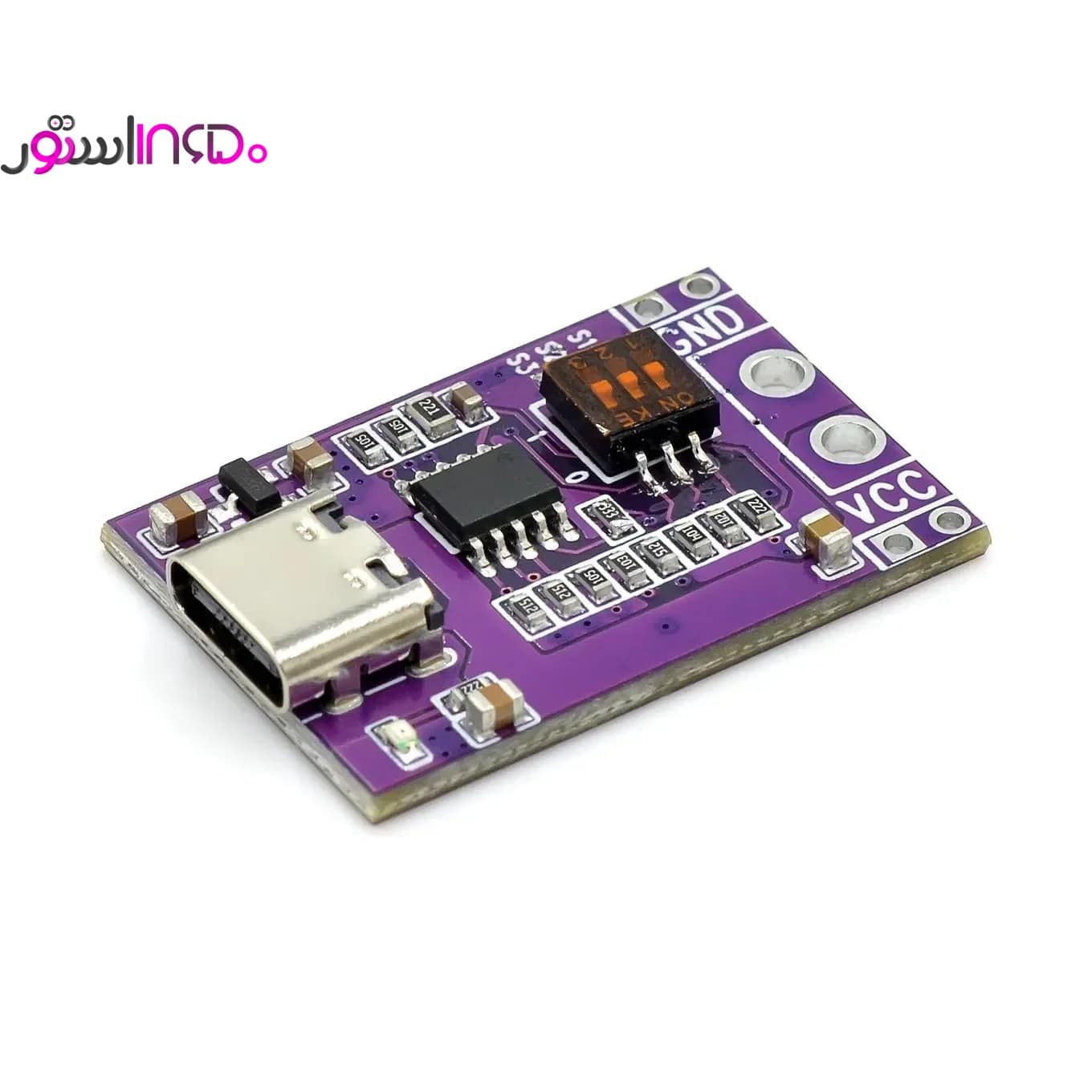

ماژول تحریک ولتاژ 5 تا 20 ولت پاوربانک های فست شارژویژگیهای محصول:
طراحی جمع‌وجور و سبک: با ابعاد 3.1×2 سانتی‌متر و وزن تنها 2.9 گرم، این ماژول تریگر ولتاژ ثابت یک راهکار سبک و کم‌جا برای شماست.
پشتیبانی از پروتکل‌های شارژ سریع PD/QC/AFC: سازگار با PD2.0/PD3.0، QC2.0/QC3.0 و AFC برای شارژ سریع و ایمن دستگاه‌ها.
نصب آسان: نصب راحت با برد تریگر ولتاژ ثابت، بدون نیاز به تنظیمات پیچیده.
عملکرد پایدار: ارائه عملکرد پایدار برای اطمینان از انتقال مطمئن انرژی به دستگاه‌های متصل.
سازگاری با ولتاژهای متنوع: پشتیبانی از خروجی ولتاژ ثابت 5V، 9V، 12V، 15V و 20V برای پوشش انواع نیازهای شارژ سریع.
ویژگی‌ها:
عملکرد پایدار
نصب ساده
کاربرد گسترده
ایمن و مطمئن
پشتیبانی از خروجی ولتاژ ثابت 5V، 9V، 12V، 15V و 20V
مشخصات فنی:
پشتیبانی از ولتاژهای القایی: 5V، 9V، 12V، 15V، 20V
پروتکل‌های شارژ سریع پشتیبانی‌شده: PD2.0/PD3.0، QC2.0/QC3.0، AFC
ولتاژهای پشتیبانی‌شده: 5V، 9V، 12V، 15V، 20V (تغییر مرحله‌ای ولتاژ پشتیبانی نمی‌شود)

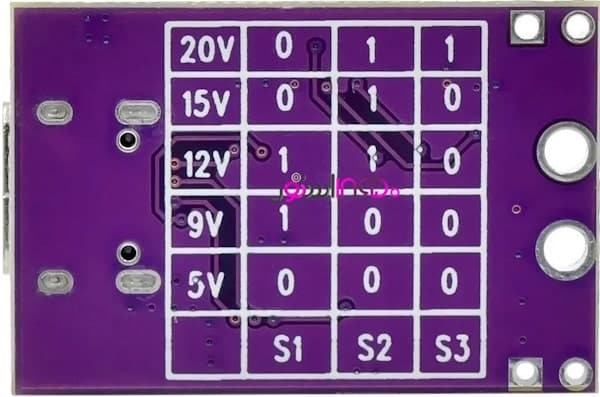

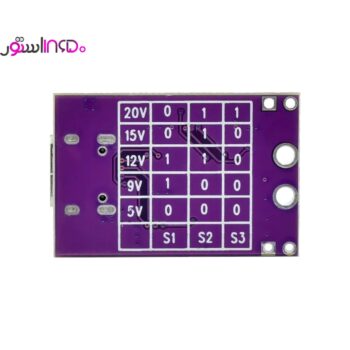

روش تنظیم ولتاژ: مطابق جدول پشت برد، سوئیچ DIP را تنظیم کنید تا خروجی ولتاژ کنترل شود
ابعاد: 3.1 × 2 سانتی‌متر
وزن خالص: 2.9 گرم
نکات مهم:
پس از تنظیم سوئیچ DIP، به دلیل نبود نشانگر ولتاژ، توصیه می‌شود پیش از اتصال به مدار، با مولتی‌متر ولتاژ خروجی را اندازه‌گیری کنید.
در صورتی که سوئیچ DIP مطابق جدول تنظیم نشود، ماژول یکی از ولتاژهای بالا را به صورت تصادفی خروجی می‌دهد.
همانطور که می دانید، پاوربانک های فست شارژ که از پروتکل های فست شارژ مثل QC3.0 یا QC4.0 پشتیبانی می کنند، دارای سطح ولتاژ های مختلفی مثل 5 ولت، 9 ولت، 12 ولت و 20 ولت پشتیبانی می کنند که در حالت عادی فقط خروجی 5 ولت فعال است و به شرطی که دستگاه مصرف کننده مثل گوشی همراه دارای همین پروتکل باشد، آن هم تحت شراطی این سطوح ولتاژ فعال می شوند تا عملیت شارژ گوشی همراه سریع تر انجام شود.
اما حالا که ماژول داخل پاوربانک طوری طراحی شده که بتواند ولتاژ های مختلفی در خروجی تولید کند، خب چه بهتر که بتوان دستگاهی مااند مودم یا روتر با ولتاژ مثلا 12 ولت را با پاوربانک روشن کرد.
بنابراین اگر بتوانیم ماژول پاوربانک را تحریک کنیم که تصور کند مثلا حالت Quick Charge 3.0 فعال شده است، و طبق درخواست ما حالا ولتاژ خروجی آن 9 ولت یا 12 ولت شود، بسیار لذت بخش خواهد بود که بتوان خروجی 12 ولت از پاوربانک تولید کرد و مودم را روشن کنیم.
اگر این موضوع برای شما هم همیشه جالب و چالش انگیز بوده است، با کمک ماژول تحریک ولتاژ 5 تا 20 ولت پاوربانک های فست شارژ این چالش شما همین جا پایان یافت.
کافیست دیپ سوییچ ماژول را طبق جدول چاپ شده روی آن، برای ولتاژ مورد نظر تنظیم کنید و سپس به پاوربانک متصل کنید و به ولتاژ مورد نظر دست یابید.
ماژول با انجام یک شبیه ساز فست شارژ، پاوربانک را وارد مود فست شارژ می کند و خروجی ولتاژ تعیین شده فعال می گردد.
لطفا توجه داشته باشید که این ماژول یک افزاینده ولتاژ نیست، ولی به جهت دیده شدن محصول در بخش مربوطه و دسترسی بهتر شما، ناچار به قرار دادن آن در دست بندی ماژول های افزاینده ولتاژ شده ایم.
