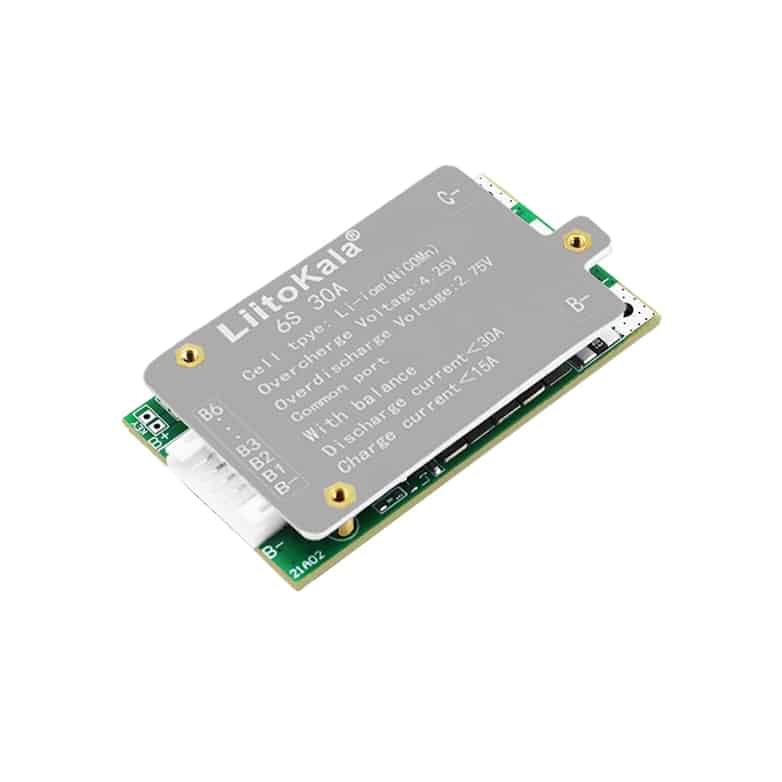

ماژول شارژ باتری لیتیوم-یون 6 سل 30 آمپر – 25.2 ولت Liitokala

نکته مهم: ممکن است بر حسب استفاده شما و یا دمای محیط، نیاز به تقویت یا اضافه کردن هیت سینک برای بهبود سیستم خنک سازی باشد.

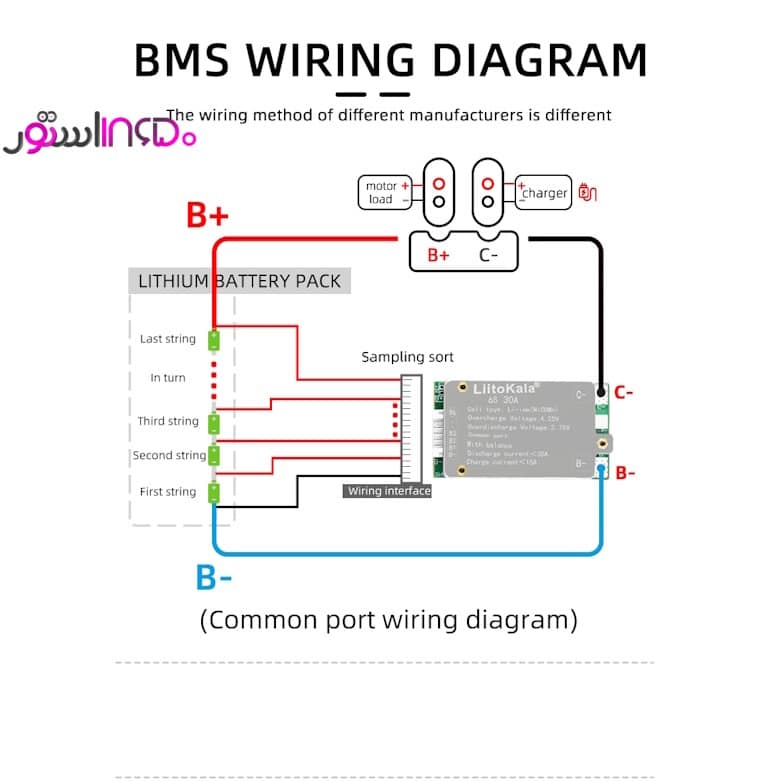

آموزش اتصال:

مرحله 1: کابل ها را به ماژول BMS وصل کنید؛
ابتدا سیم های B- و C- را به BMS وصل کنید. سیم های B- باید به آخرین منفی باتری ها وصل شود و سپس سیم های کانکتور را وصل کنید (قبل از اتصال سیم های کانکتور، حتما سیم های کانکتور را از ماژول BMS بیرون بکشید).

مرحله 2: اتصال سیم های کانکتور؛
سیم کشی را از سیم نازک مشکی در سمت راست ترین ردیف سیم ها (متصل به منفی نهایی کل باتری B) شروع کنید، ردیف دوم سیم ها از سیم نازک مشکی به سمت چپ اولین سیم نازک متصل به اولین سری باتری مثبت (اولین باتری از منفی کل باتری ها)، ردیف سوم سیم های متصل به دومین سری باتری مثبت، ردیف چهارم سیم های متصل به سومین سری باتری مثبت و………. از راست به چپ و غیره، تا زمانی که به ترمینال مثبت کل نهایی B+ (آخرین مثبت باتری ها) برسید.

مرحله 3: ولتاژ خروجی را اندازه گیری کنید؛
در نهایت، اندازه گیری کنید که آیا ولتاژ کل باتری و ولتاژ خروجی برد محافظ برابر هستند یا خیر، در این صورت برد محافظ برابر به درستی کار می کند. توجه: پس از اولین روشن شدن، باید برای فعال کردن BMS به شارژ وصل شود.
