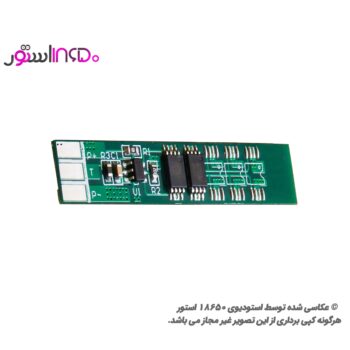

ماژول شارژ باتری کارتخوان 1 سل 4 آمپر – قابلیت اتصال 3 سیم NTCقابل استفاده با باتری های لیتیوم-یون / پلیمر با ولتاژ های 3.6 یا 3.7 یا 4.2 ولت
- ولتاژ شارژ: 4.2 ولت
- تشخیص ولتاژ شارژ بیش از حد: 4.275 ± 0.025 ولت
- ولتاژ شارژ بیش از حد: 4.23 ± 0.05 ولت
- تشخیص ولتاژ دشارژ بیش از حد: 2.54 ± 0.1 ولت
- محدوده بیشینه جریان: 4 آمپر
- تشخیص جریان بیش از حد: 4 آمپر
- اندازه: 40×2×8mm
- ویژگی‌ها: محافظ شارژ/دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد

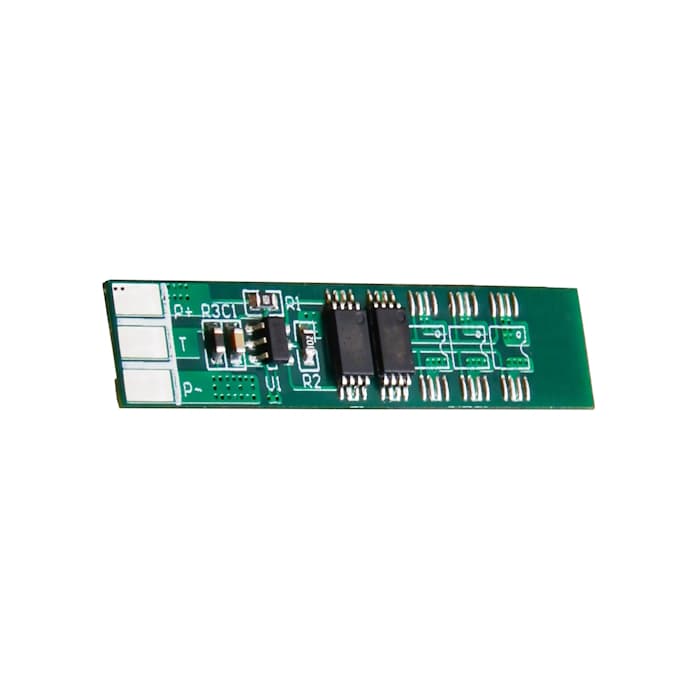

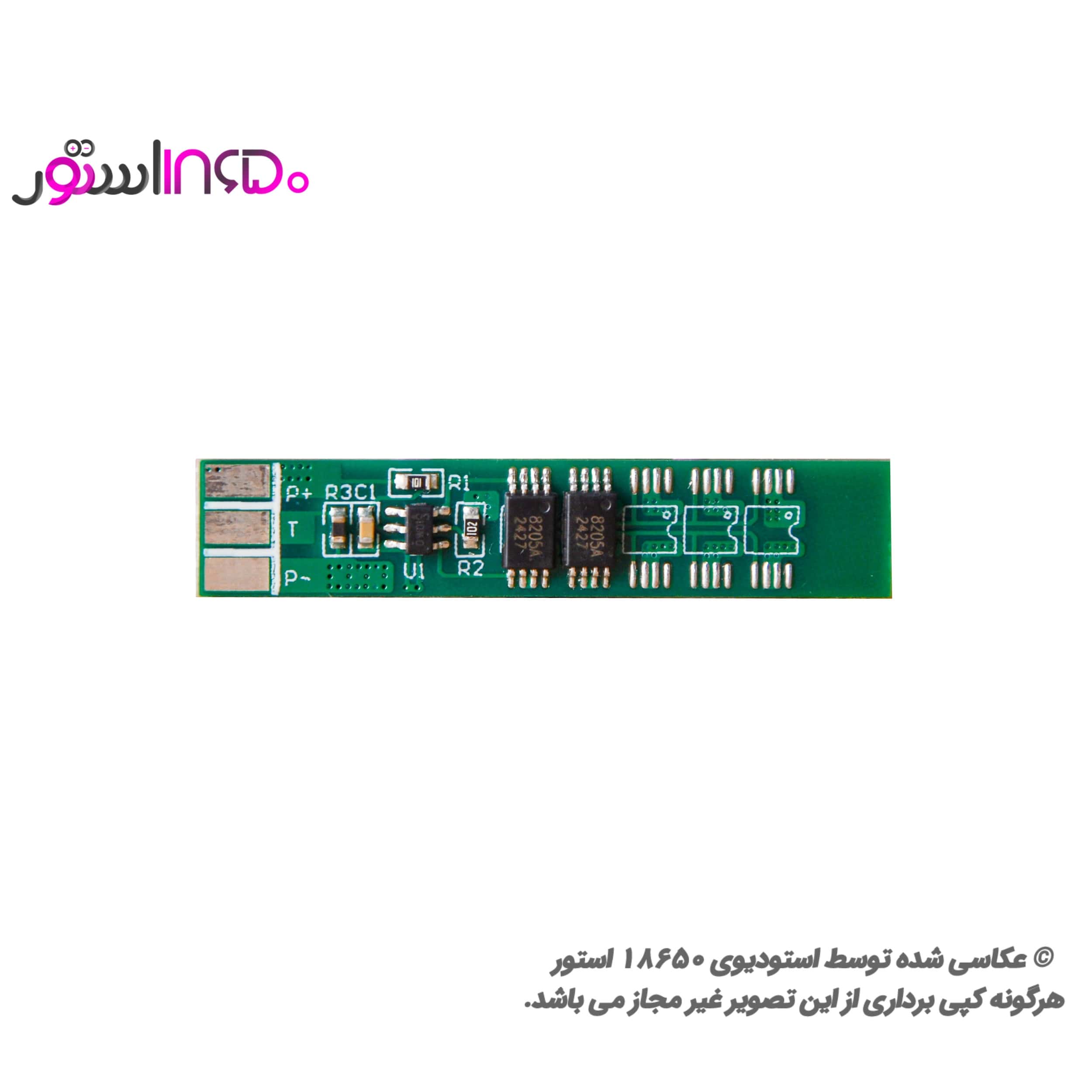

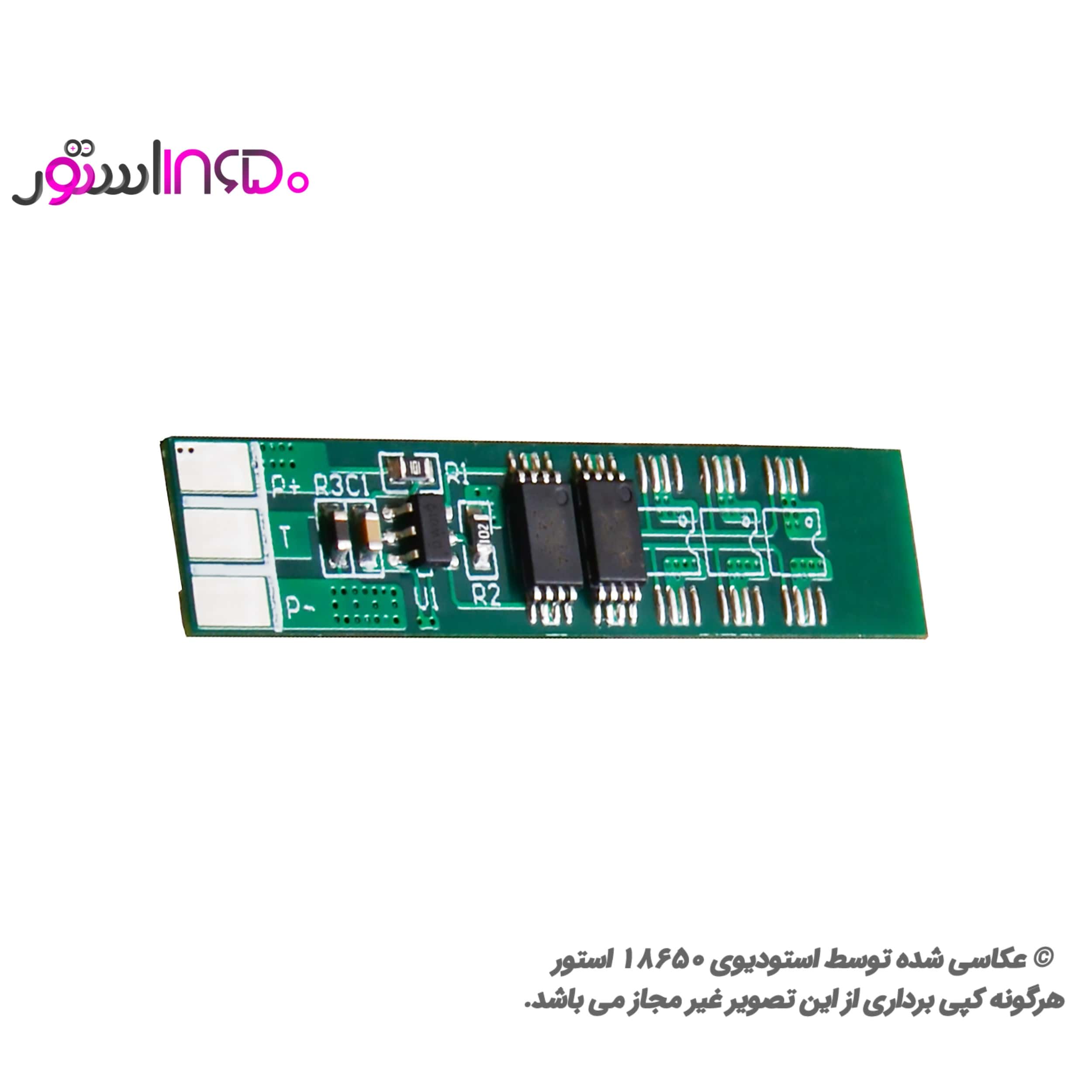

نحوه اتصال این ماژول:

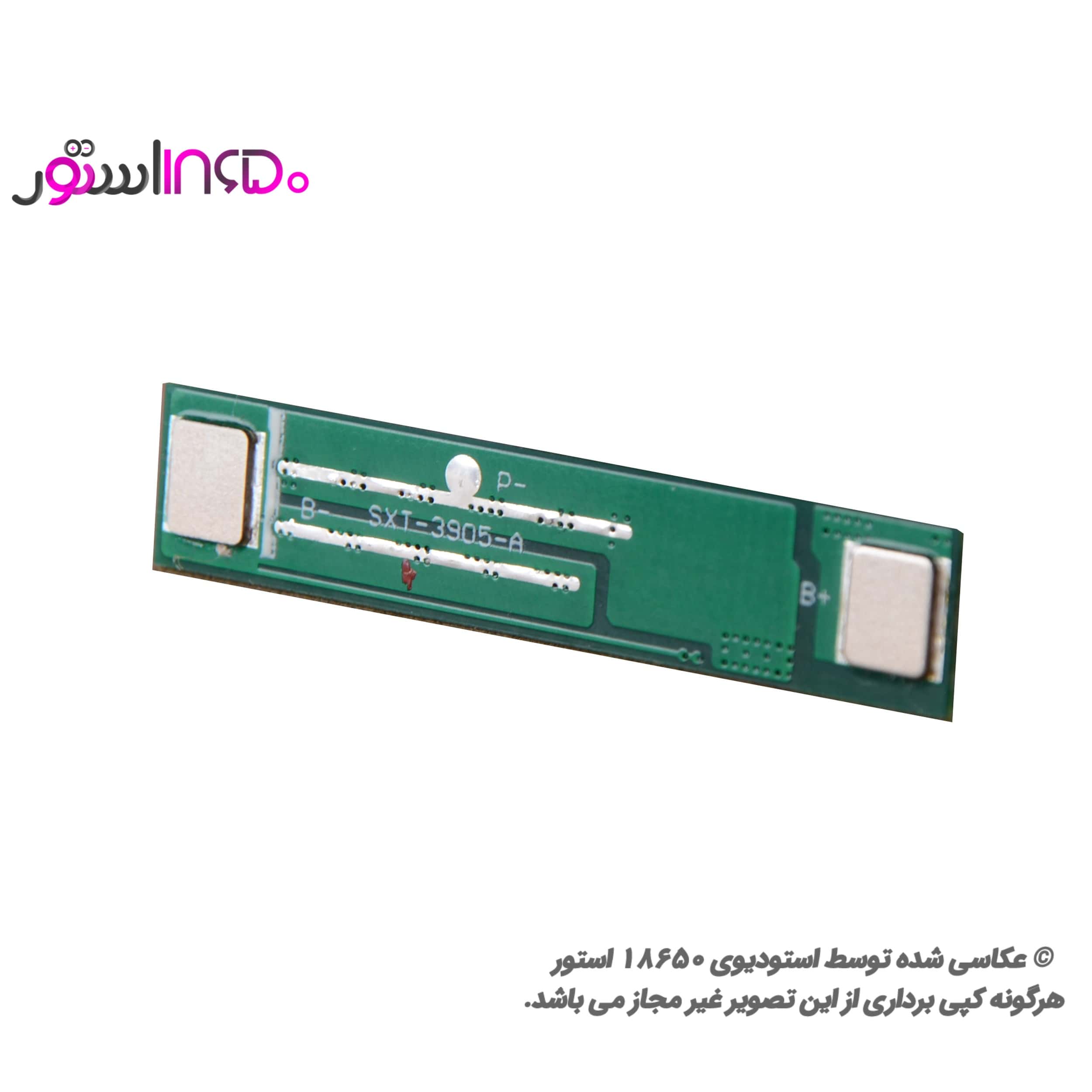

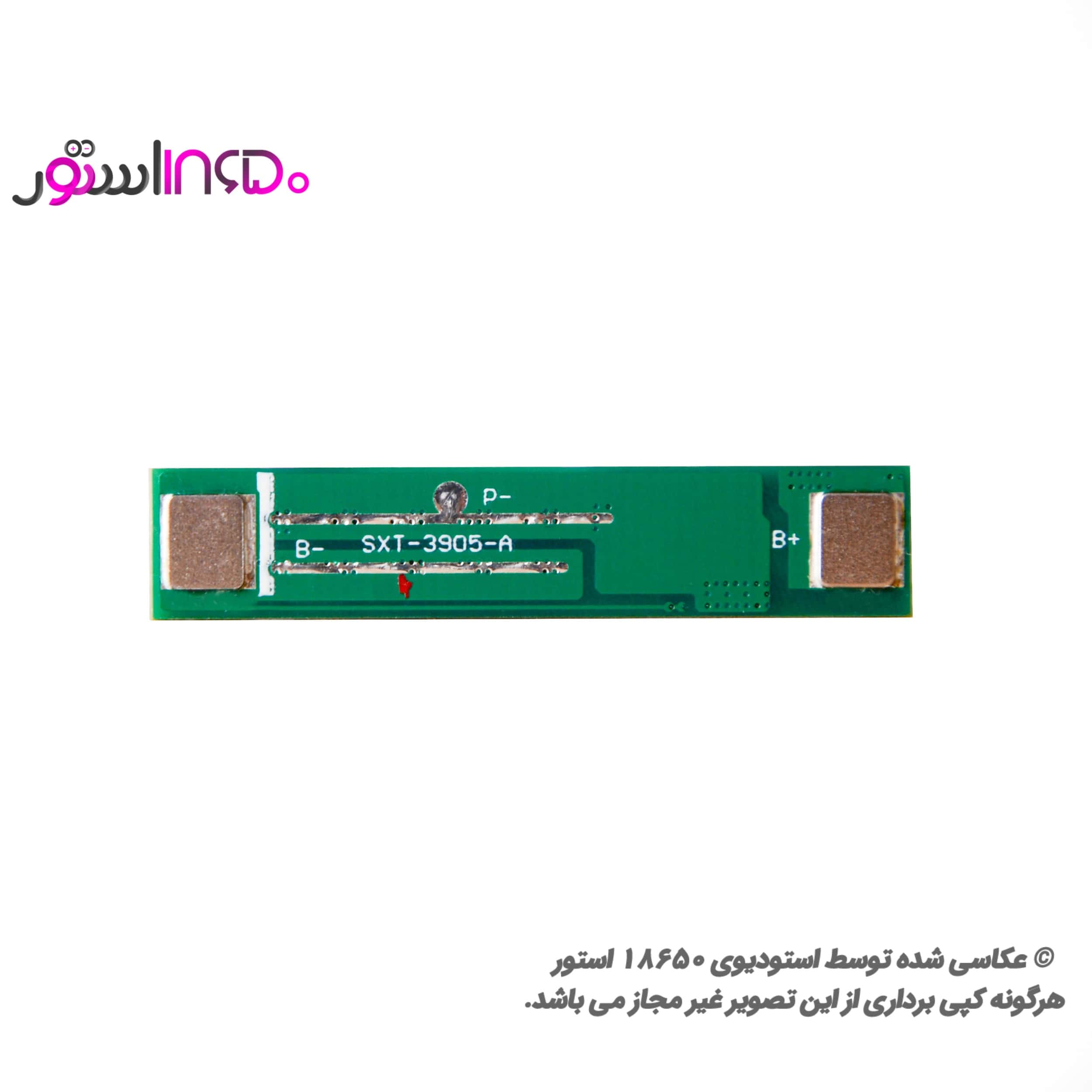

- B+: اتصال به مثبت باتری
- B-: اتصال به منفی باتری
- P+: ورودی یا خروجی مثبت ماژول
- P-: ورودی یا خروجی منفی ماژول
- T: پورت NTC (دما)
ماژول محافظ شارژ دشارژ و اتصال کوتاه برای محافظت از باتری‌های لیتیوم یون استفاده می‌شود. این محصول محافظ شارژ دشارژ تک سلول 3.6V یا 3.7 یا 4.2 ولت مدل 18650 (یا سایر باتری های لیتیوم-یون/پلیمر) است که یک ماژول پرکاربرد می‌باشد. حداکثر جریان این ماژول 4 آمپر می‌باشد. همچنین این برد کنترلی از باتری در مقابل شدت جریان شارژ دشارژ بیش از 4 آمپر محافظت می‌کند.
این ماژول دارای یک ویژگی متمایز نسبت به ماژول های مشابه است و آن دارا بودن NTC است.
کانکتور باتری دستگاه های کارتخوان مانند وریفون 675 یا پکس و … دارای 3 پین (سیم) است که دوتای آن برای پلاریته مثبت و منفی باتری و سیم سوم که معمولا زرد رنگ و در بین دو سیم دیگر قرار میگیرد، مربوط به دمای باتری است تا در صورت داغ شدن بیش از حد باتری، از شارژ یا دشارژ آن جلوگیری نماید.
