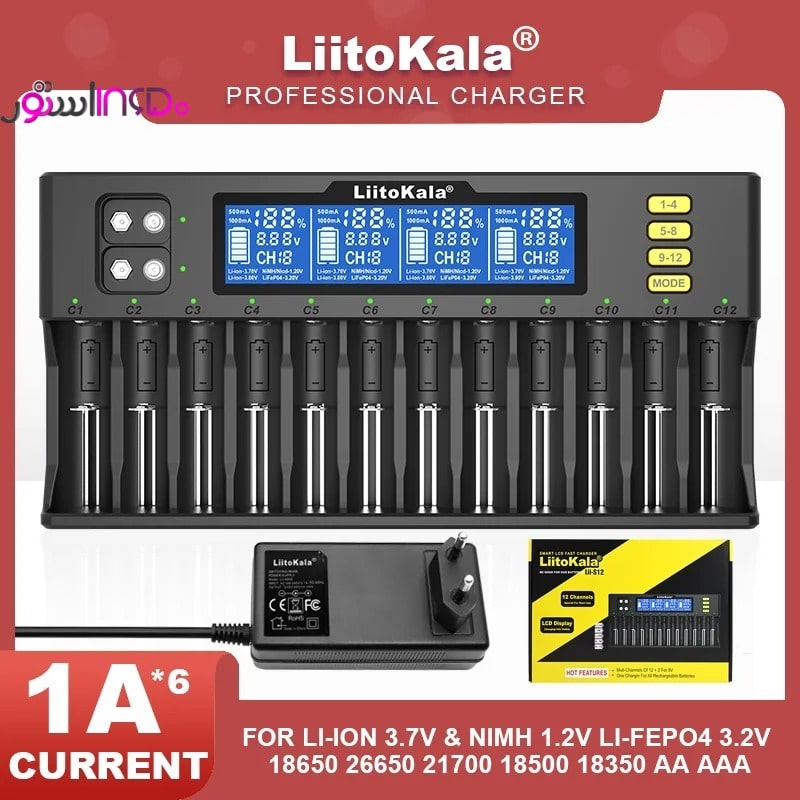

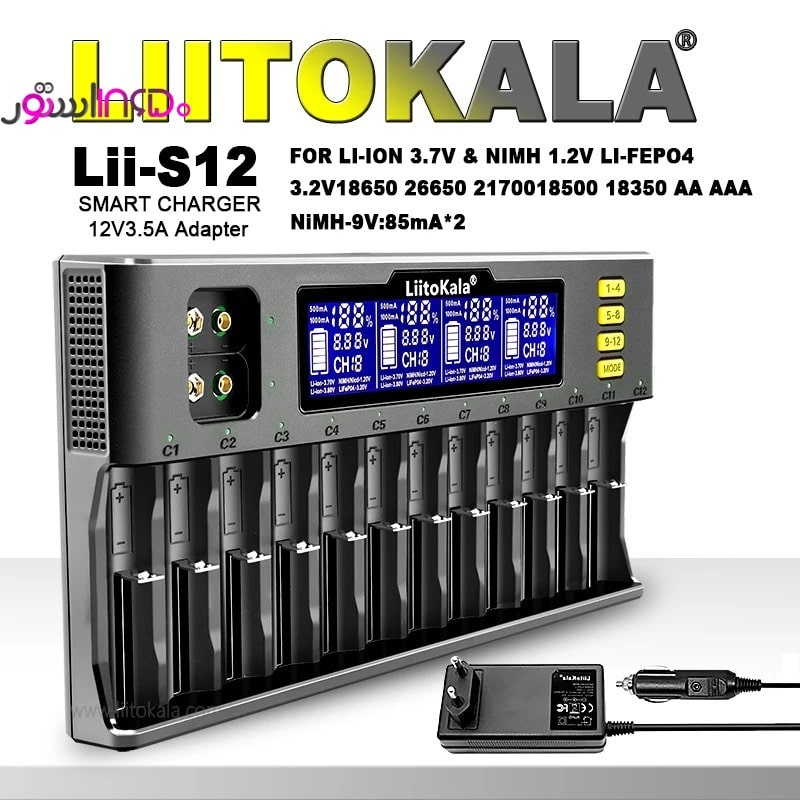

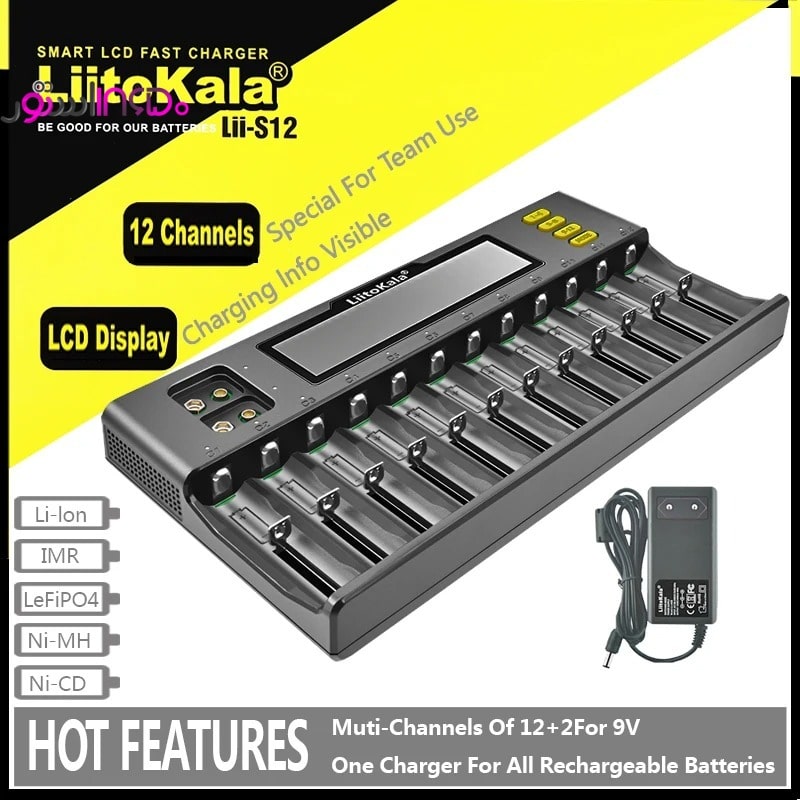

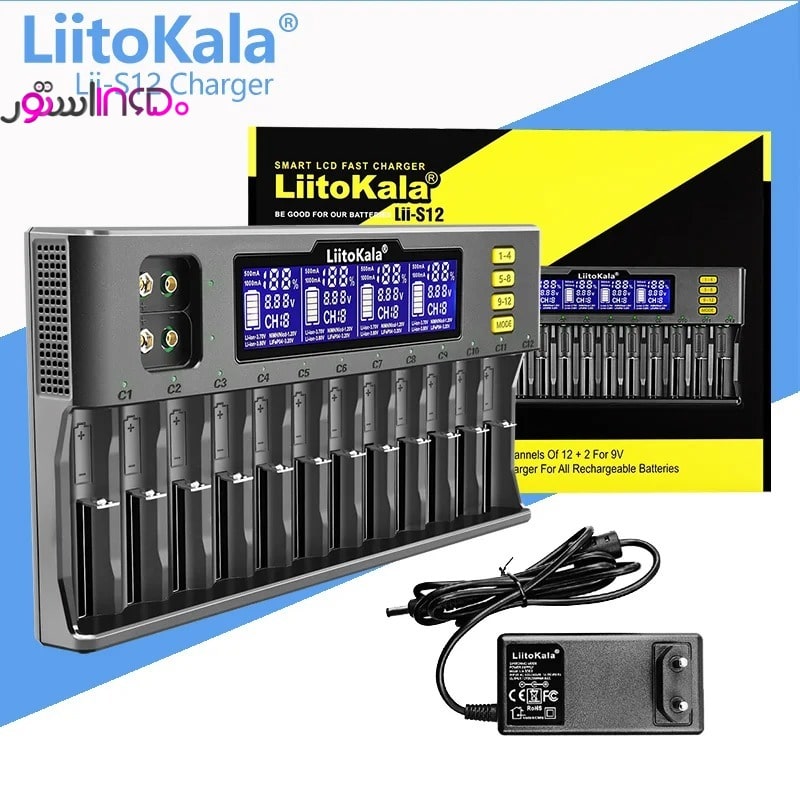

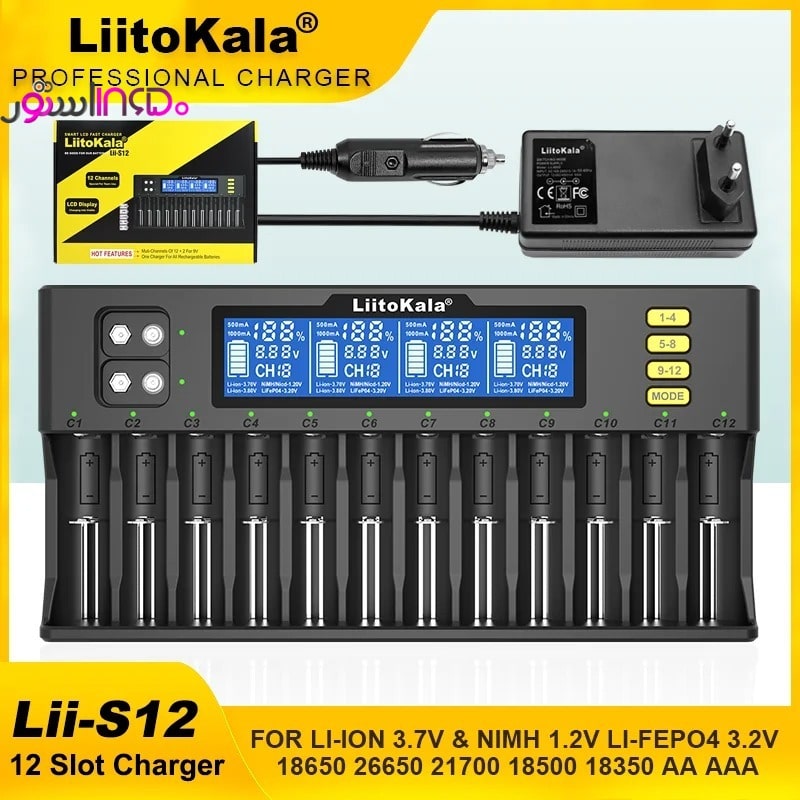

شارژر هوشمند 12 باتری لیتوکالا LiitoKala lii-S12 به همراه آداپتوردکمه ها:
- دکمه MODE (حالت شارژ): این کلید برای انتخاب نوع باتری قابل شارژ استفاده می‌شود. تا 8 ثانیه پس از روشن شدن شارژر، می‌توان با فشردن کلید MODE نوع باتری را انتخاب کرد (Li-ion-3.7V، Li-ion-3.8V، LiFePO4-3.2V). باتری‌های NiMH/NiCd-1.2V به‌طور خودکار شناسایی می‌شوند. در طول فرآیند شارژ، می‌توان با نگه‌داشتن طولانی این کلید، نوع باتری را دوباره انتخاب کرد، اما اطلاعات شارژ قبلی ذخیره نخواهند شد.
- کلیدهای 1-4، 5-8، 9-12: برای مشاهده وضعیت شارژ در اسلات‌های 1 تا 12 استفاده می‌شود. با فشردن این کلید، وضعیت شارژ چهار اسلات باتری نمایش داده شده و داده‌های شارژ از شماره کانال پایین‌تر به شماره کانال بالاتر (از CH1 تا CH12) نمایش داده می‌شوند.
- با نگه‌داشتن طولانی این کلید، صفحه‌نمایش در حالت روشن باقی می‌ماند.
- با نگه‌داشتن مجدد، صفحه‌نمایش به حالت عادی باز می‌گردد.
توضیحات عملکرد شارژر باتری:
- پس از اتصال شارژر به منبع تغذیه، صفحه‌نمایش LCD به مدت تقریباً 3 ثانیه به‌طور کامل روشن می‌شود و سپس فقط “null” نمایش داده می‌شود. در همین زمان، چراغ نشانگر مربوط به هر کانال ابتدا قرمز، سپس سبز شده و در نهایت خاموش می‌شود و صفحه‌نمایش همچنان “null” را نشان می‌دهد. چراغ سبز کانال شارژ 9 ولت در حالت آماده‌به‌کار همیشه روشن می‌ماند.
- هنگامی که باتری شناسایی شود، صفحه‌نمایش LCD نماد باتری، شماره کانال (CH) و نوع باتری آن کانال را نشان می‌دهد (Li-ion-3.7V، Li-ion-3.8V، LiFePO4-3.2V، Ni-MH/Ni-Cd-1.2V)، همچنین جریان شارژ (A)، ولتاژ باتری (V) و درصد شارژ را نمایش می‌دهد. پس از انتخاب نوع باتری (مثلاً 3.2V، 3.8V یا مقدار پیش‌فرض)، نوع باتری به مدت 9 بار چشمک می‌زند و پس از حدود 9 ثانیه، فرآیند شارژ آغاز می‌شود. در این هنگام، نماد باتری به‌صورت پله‌ای و دایره وار افزایش پیدا می‌کند که نشان‌دهنده فرآیند شارژ است و چراغ نشانگر کانال مربوطه قرمز خواهد شد.
در حین شارژ، می‌توان با فشردن دکمه‌های 1-4، 5-8 یا 9-12، پارامترهای باتری‌های اسلات های دیگر را مشاهده کرد؛ بدین صورت که مثلا دکمه 4-1 یعنی نمایشگر اطلاعات 4 باتری قرار گرفته در کانال های 1 تا 4 را نمایش می دهد و… - اگر صفحه‌نمایش LCD خاموش شود، می‌توان با فشردن هر دکمه‌ای آن را مجدداً روشن کرد. همچنین، با نگه‌داشتن طولانی دکمه‌های 1-4، 5-8 یا 9-12، صفحه‌نمایش در حالت عادی باقی خواهد ماند. پس از اتمام شارژ، نماد باتری دیگر چشمک نمی‌زند، عدد 100% نمایش داده می‌شود، پارامترهای شارژ ذخیره می‌شوند و چراغ نشانگر به رنگ سبز باقی خواهد ماند.
-
اگر مشکلی در باتری یا کانال شارژ (مانند اتصال کوتاه یا نصب نادرست) تشخیص داده شود، صفحه‌نمایش LCD شماره کانال مربوطه (CH)، پیام “Err”، تمام نمادهای باتری و نماد کانال موردنظر را به‌صورت چشمک‌زن نمایش می‌دهد. همچنین، چراغ قرمز نشانگر مربوط به آن کانال شروع به چشمک زدن می‌کند تا هشدار دهد.
در صورتی که کانال شارژ 9 ولت مشکلی را تشخیص دهد (مانند اتصال کوتاه یا نصب نادرست)، نمایشگر تغییری نخواهد کرد، اما هر دو چراغ نشانگر همزمان قرمز خواهند شد.
مشخصات فنی:
- برند: LiitoKala
- مدل: Lii-S12

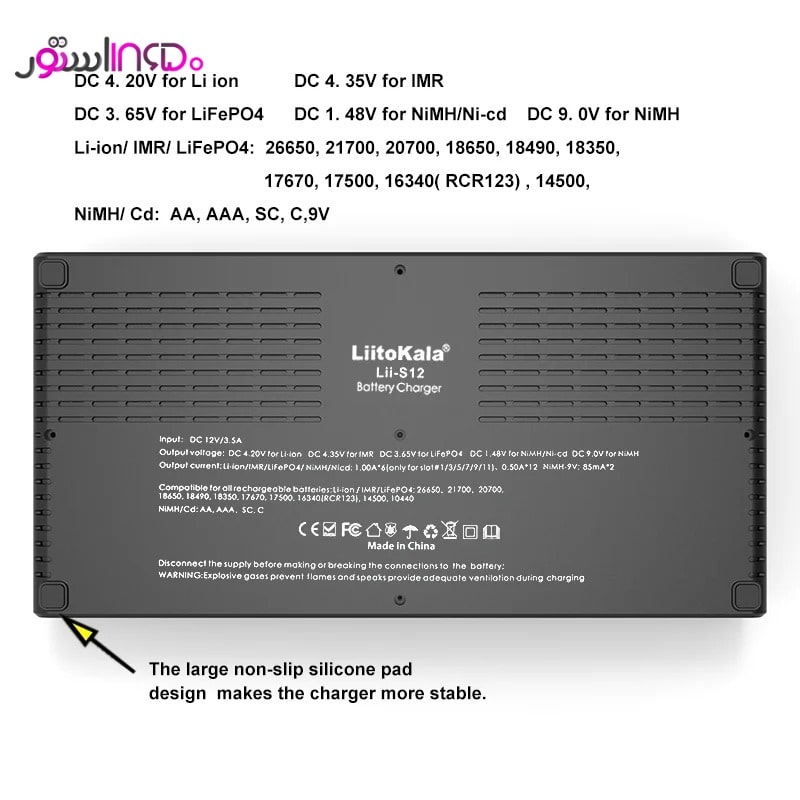

- ولتاژ ورودی: DC 12V / 3.5A
- ولتاژ خروجی:
- DC 4.2V برای باتری‌های لیتیوم یون (Li-ion)
- DC 1.48V برای باتری‌های نیکل-متال هیدرید و نیکل-کادمیوم (NiMH/NiCd)
- DC 3.65V برای باتری‌های لیتیوم فسفات آهن (LiFePO4)
- DC 9V برای باتری‌های NiMH 9V

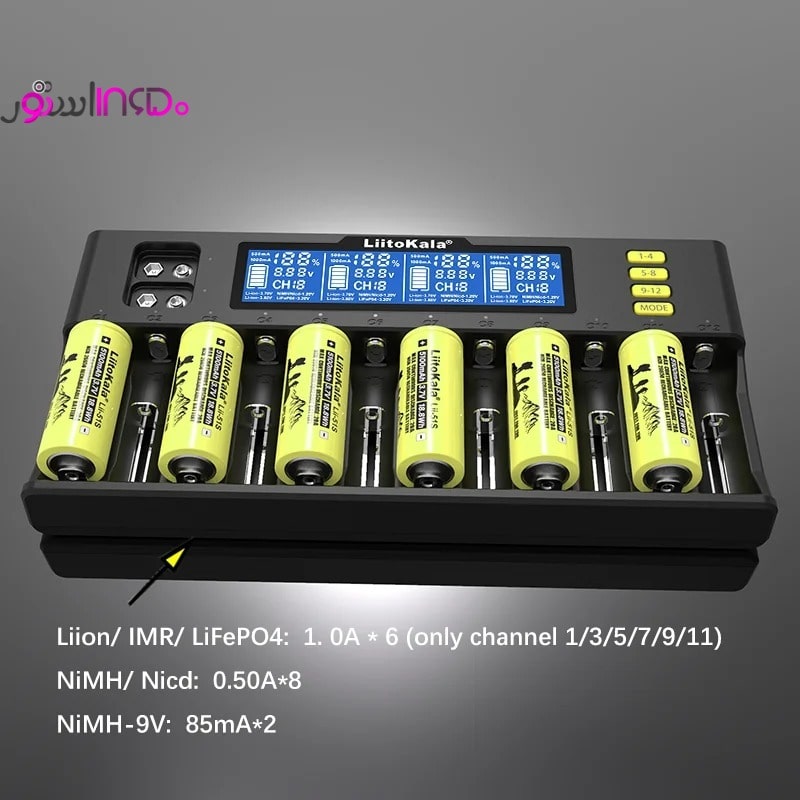

- جریان خروجی:

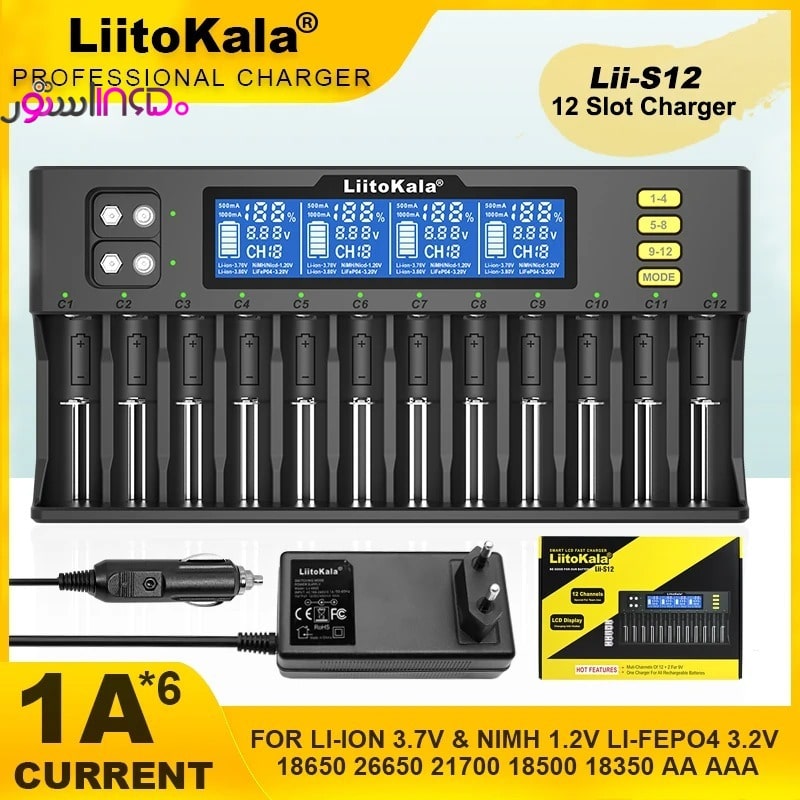

- باتری‌های لیتیومی: 1000mA × 6 (فقط در کانال‌های 1، 3، 5، 7، 9، 11)
- باتری‌های NiMH: 500mA × 8
- باتری‌های 9V: 85mA × 2
- سازگاری با انواع باتری‌های قابل شارژ:
- Ni-MH/Ni-Cd: AA، AAA، A، SC، C، 9V و…
- Li-ion/IMR/LiFePO4: 26650، 20700، 18650، 18490، 17700، 17500، 16340 (RCR123)، 14500، 10440
- رنگ: مشکی

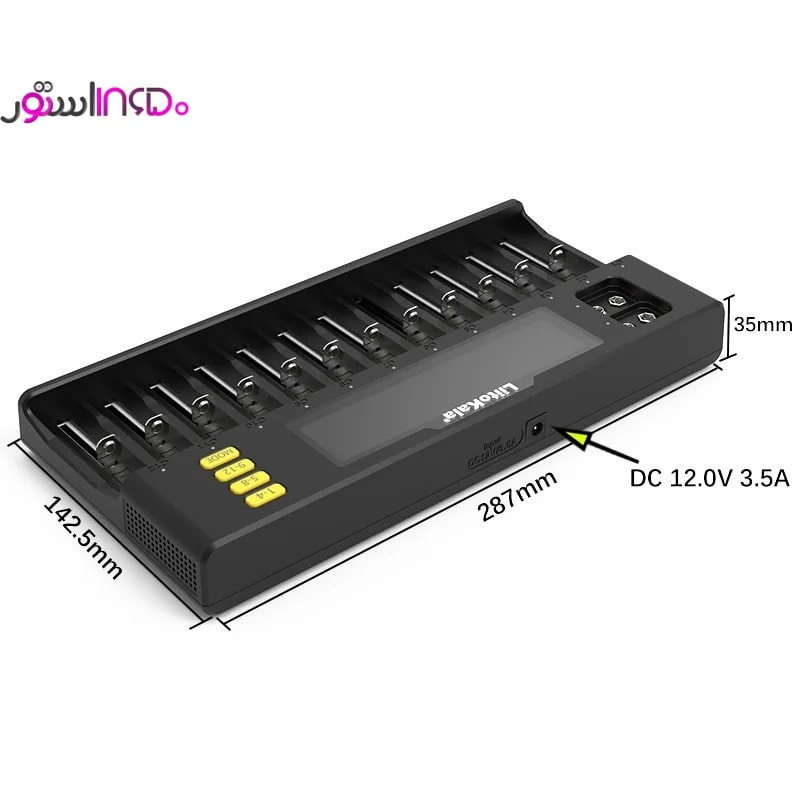

- ابعاد دستگاه: تقریباً 28.7 × 14.3 × 3.5 سانتی‌متر
- ابعاد بسته‌بندی: تقریباً 30.8 × 22.3 × 5.5 سانتی‌متر
- وزن بسته‌بندی: تقریباً 920 گرم
توجه: باتری های موجود در تصاویر تنها جهت تفهیم محصول می باشد و این محصول بدون باتری ارسال خواهد شد.
ویژگی‌های شارژر:
- دارای ورودی تغذیه 12V 3.5A DC (حداقل شدت جریان 3.5 آمپر)، سیستم شارژ هوشمند و مدیریت میکروکنترلری برای هر اسلات.

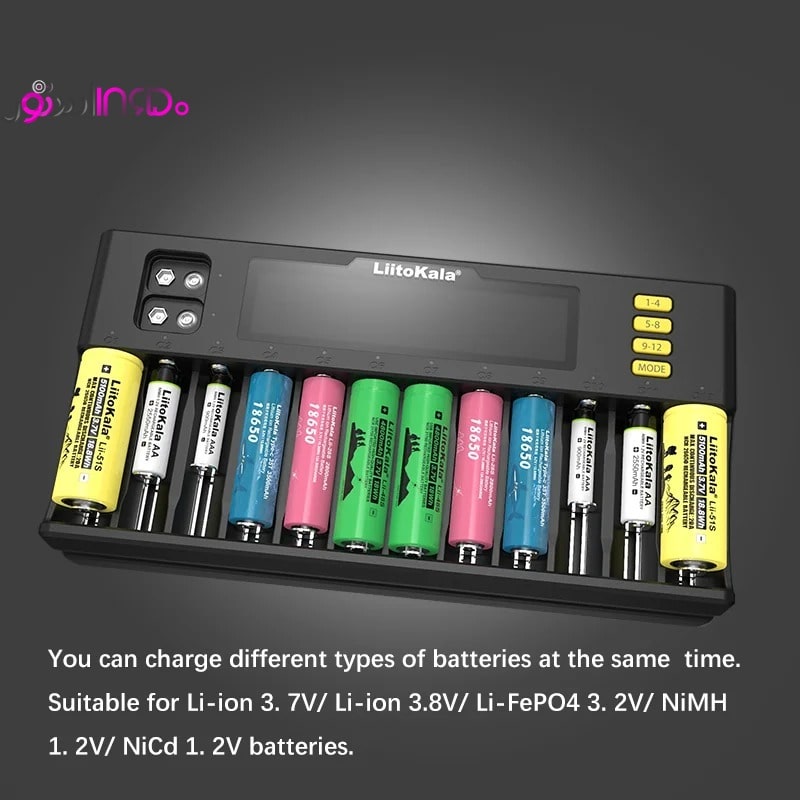

- ویژگی برجسته این شارژر، امکان شارژ همزمان چند نوع باتری و همچنین شارژ باتری‌های کتابی NiMH 9V است.

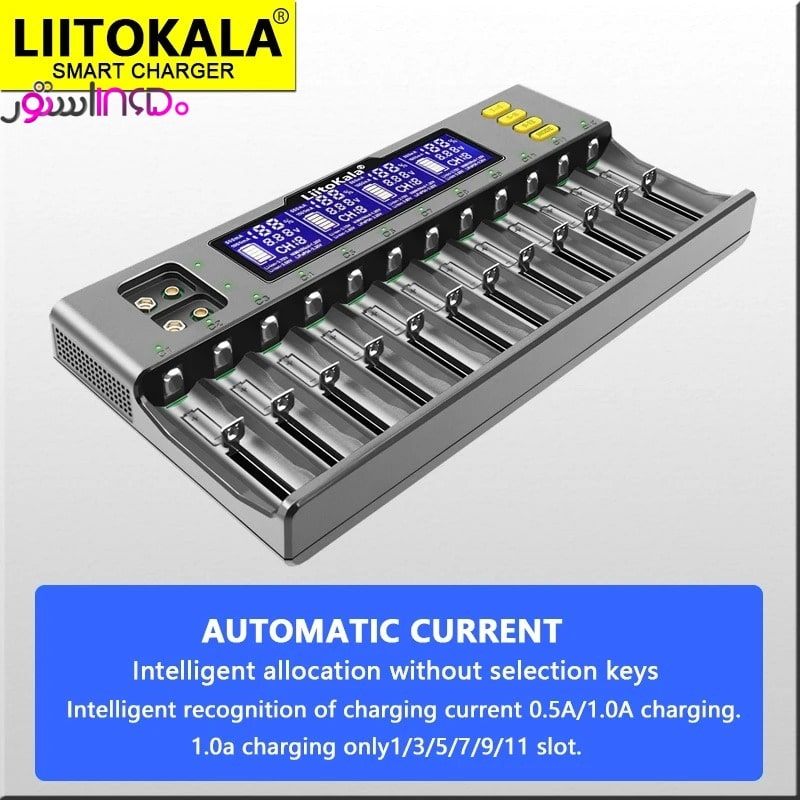

- جریان شارژ به‌صورت خودکار تشخیص داده می‌شود:

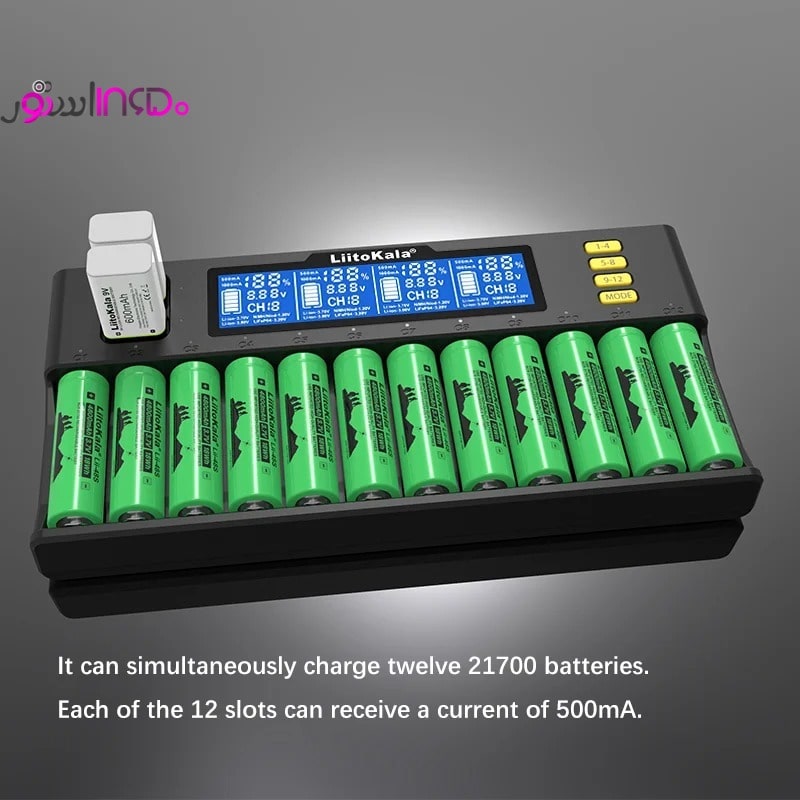

- 500mA در صورت اتصال 12 باتری
- 1000mA در صورت اتصال 6 باتری
- در حین شارژ، صفحه‌نمایش LCD اطلاعاتی مانند نماد باتری، شماره کانال یا اسلات (CH)، نوع باتری (LI-ION، NiMH)، جریان شارژ (A)، ولتاژ باتری (V) و درصد شارژ را نشان می‌دهد.
- در حالت آماده‌به‌کار، نمایشگر مقدار “null” را نشان می‌دهد.
- اگر کانال اتصال کوتاه شود یا باتری به‌صورت معکوس متصل شود، عبارت “Err” نمایش داده می‌شود.
- هنگام تکمیل شارژ، اطلاعات باتری ذخیره شده و 100% نمایش داده می‌شود، همچنین نماد باتری دیگر چشمک نمی‌زند.
- هر اسلات دارای نشانگر LED قرمز و سبز است:
- چراغ قرمز: هنگام شارژ روشن می‌شود.
- چراغ سبز: پس از اتمام شارژ روشن می‌شود.
- در صورت مشکل در باتری یا اسلات (اتصال کوتاه، اتصال معکوس و غیره)، چراغ قرمز شروع به چشمک زدن می‌کند.

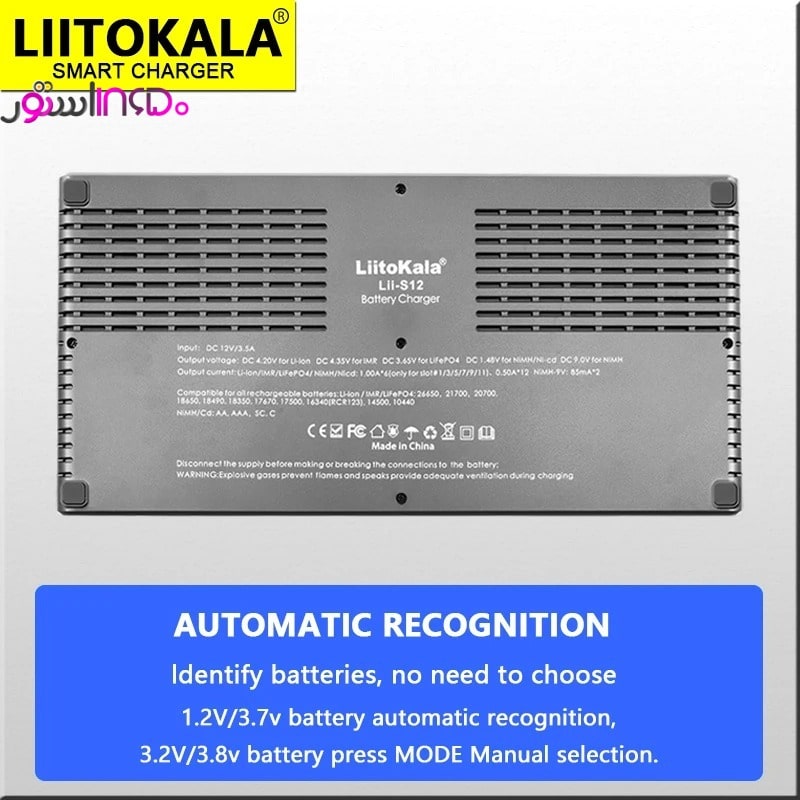

- سیستم به‌طور خودکار باتری‌های لیتیوم 3.70V و NiMH/NiCd 1.20V را شناسایی می‌کند.
- برای انتخاب دستی باتری LiFePO4 3.2V یا لیتیوم 3.8V (IMR)، دکمه MODE را فشار دهید.
- باتری‌های NiMH 9V هنگام شارژ در نمایشگر اطلاعاتی نمایش نمی‌دهند.
- دارای عملکرد فعال‌سازی باتری 0 ولت است، اما در بازه 1.65-2.2V قابل شارژ نیست (البته با جریان فعال‌سازی به‌صورت قطره‌ای شارژ می‌شود).
- دارای سیستم های محافظت چندگانه از جمله محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و اتصال معکوس باتری است و می‌تواند با درصد احتمالا بالا باتری‌های معیوب را هوشمندانه شناسایی کند.
- حالت شارژ: جریان و ولتاژ ثابت (CC/CV).
