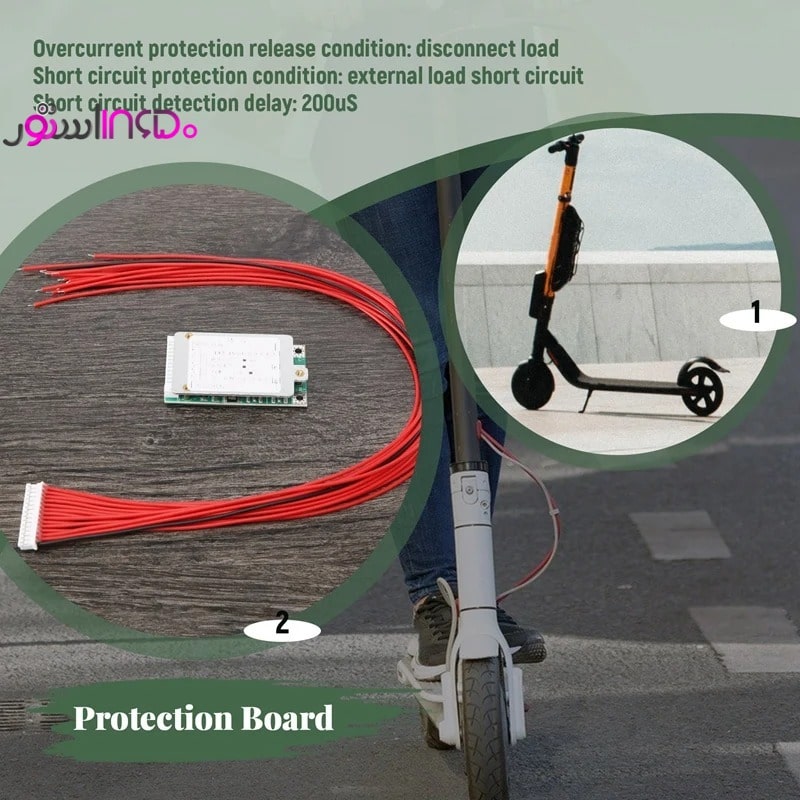

ماژول شارژ باتری لیتیوم-یون 7 سل 30 آمپر – 29.4 ولت دارای کانکتورقابل استفاده با باتری های لیتیوم-یون با ولتاژ های 3.6 یا 3.7 یا 4.2 ولت

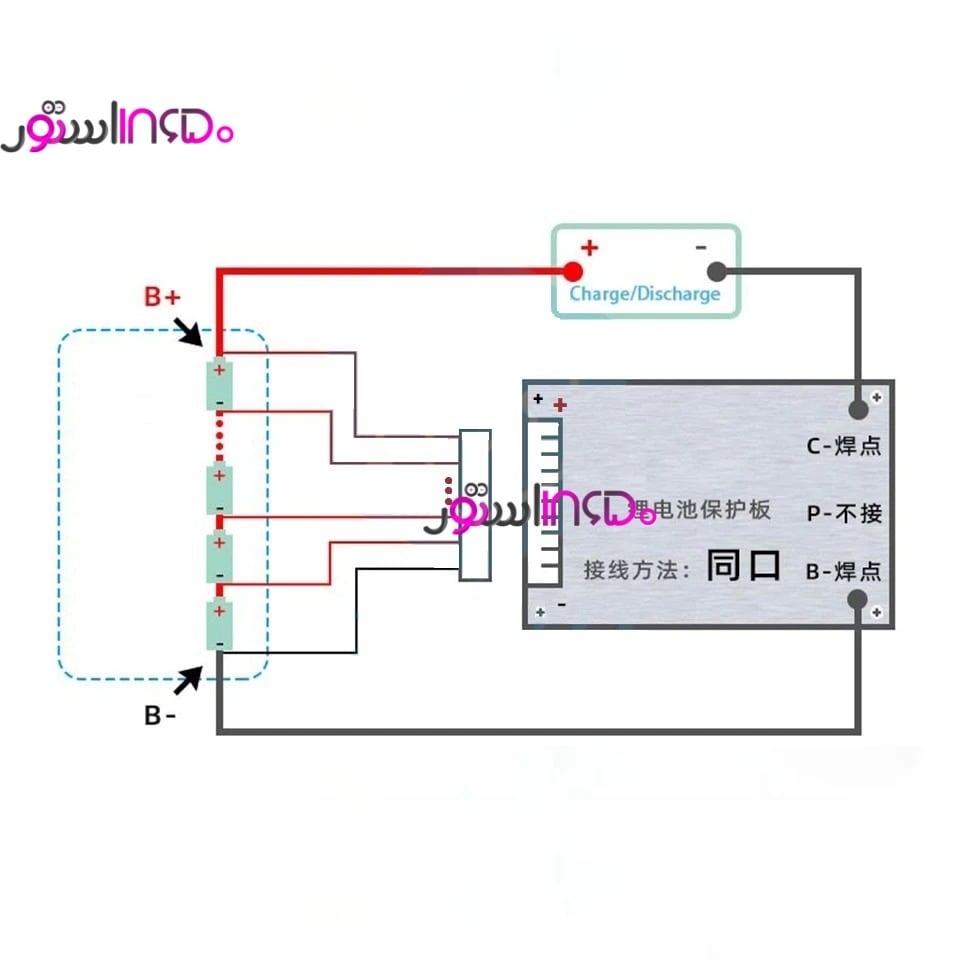

نقشه سیم بندی این ماژول:
این مدار محافظت از شارژ می تواند پک های باتری لیتیوم یون با ولتاژ خروجی 25.2 تا 29.4 ولت (در حالت شارژ کامل باتری ها تا اتمام شارژ باتری ها) با تکنولوژی های محافظت از اضافه شارژ باتری ها، محافظت از خالی شدن بیش از حد باتری ها و اتصال کوتاه استفاده شود.
سازگار با باتری های لیتیوم-یون با ولتاژ های 3.6 یا 3.7 یا 4.2 ولت
مشخصات فنی:
Discharge current: 12A/20A/30A
Main circuit conduction internal resistance: ≤15mΩ
Charging current (same port): ≤6A/10A/15A
Charging voltage: 29.4V
Product size: 60*33*10MM

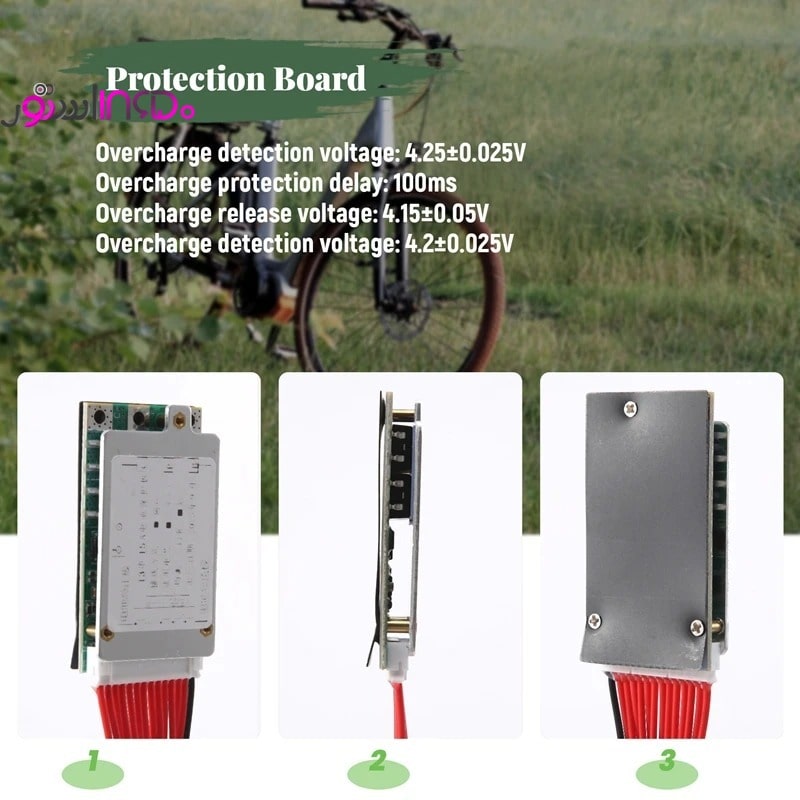

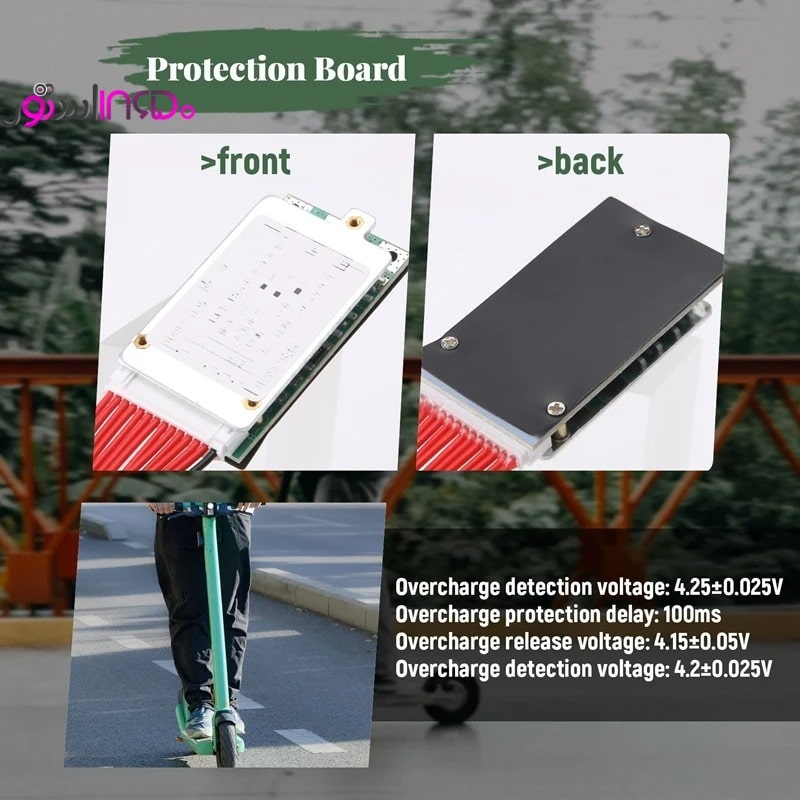

Overcharge protection:
Detection voltage: 4.25±0.025V
Detection delay: 1000±500MS
Release voltage: 4.15±0.05V
Over-discharge voltage protection:
Detection voltage: 2.7±0.1V
Detection delay: 1000±500MS
Release voltage: 3.0±0.1V
Detection voltage: 4.2±0.025V
Detection delay: 100±50MS
Balance current: 22±3mA
Discharge overcurrent protection:
Detection voltage: 100mV
Detection delay: 1000±500MS
Current protection: 35±5A/55±8A/70±10A
Short circuit protection
Trigger condition: external short circuit
Detection delay: 300US
برای استفاده از این ماژول باید هیت سینک به آن متصل شود.
برای مشاهده هیت سینک های موجود، اینجا را کلیک کنید.
برای اتصال سیم های شارژ و دشارژ ماژول، (دو سیم + و -) باید از سیم های ضخیم استفاده نمایید.
نوشته های روی صفحه فلزی ماژول ارسالی به صورت حک شده توسط سازنده می باشد.
در قسمت زیرین صفحه فلزی، هولوگرام فروشگاه چسبانده شده است.
